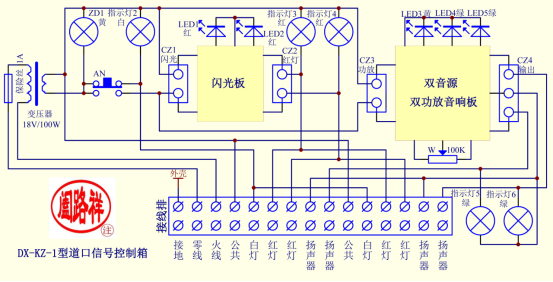

DX-KZ-1型道口信號控制箱 DX-KZ-1型道口信號控制箱用以驅動最基本的道口信號機。配備有控制按鈕、閃光器，音響器和其它器件。匹配用戶的信號機，揚聲器等組成的道口信號設備。下面是其原理圖：

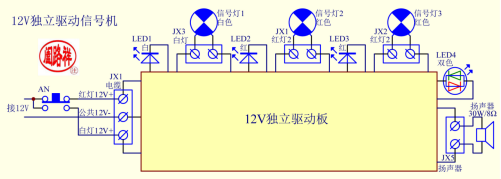

每架信號機需要6條電纜芯線連接，按對應關系和信號機連接即可工作。雖然應用芯線較多，但信號機十分簡單 ，適應性很強。 與之相反的是采用信號機驅動板的結構，信號機復雜一些， 但控制只用一個按鈕就可以了。下方是使用12V電源的信號機原理圖 ：

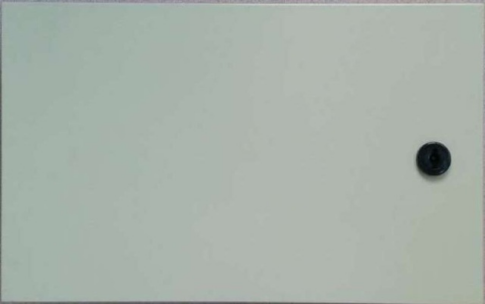

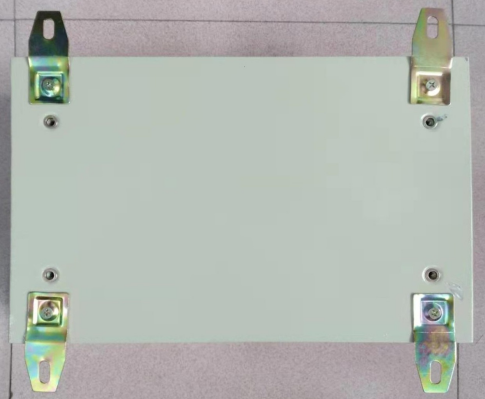

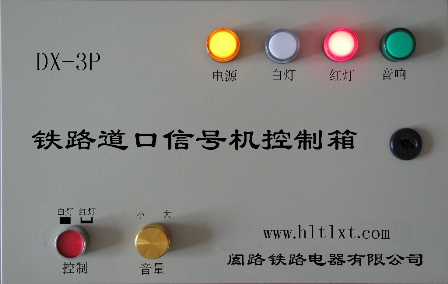

控制箱實物圖 箱體采用下面所示的防水機箱。該箱采用壁掛式，安裝方便，節省空間。尺寸：外形尺寸，長400毫米，高250毫米，厚150毫米。 需要字符時，可按用戶要求粘貼。
安裝孔距：長333毫米，高297毫米。孔型20毫米長，9毫米寬。

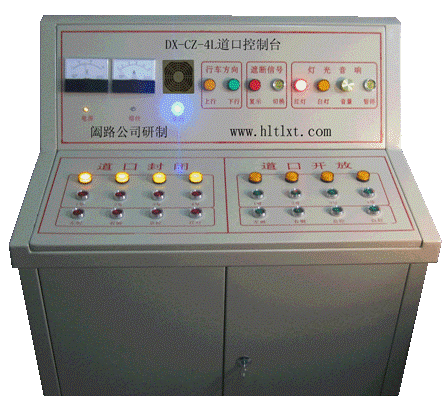

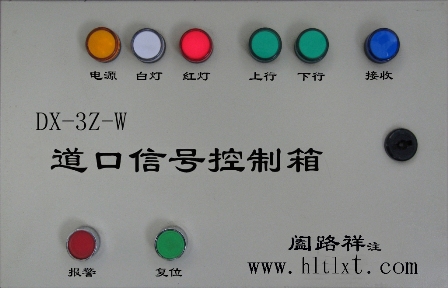

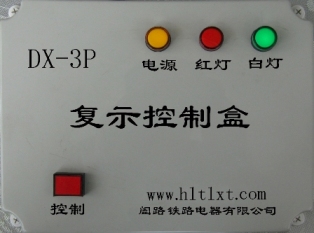

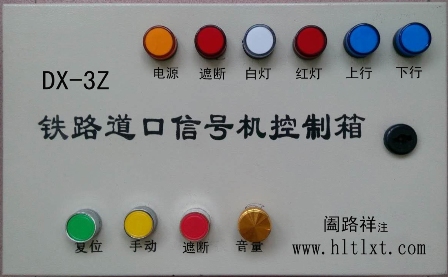

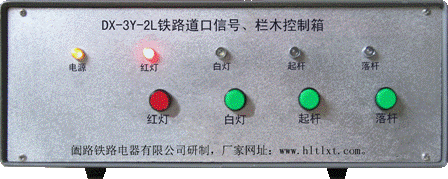

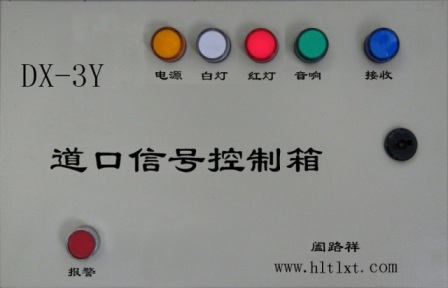

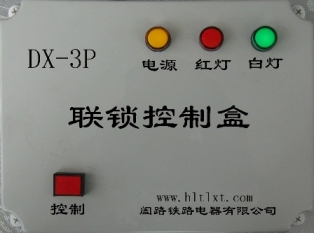

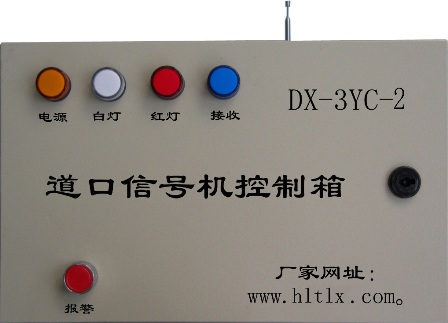

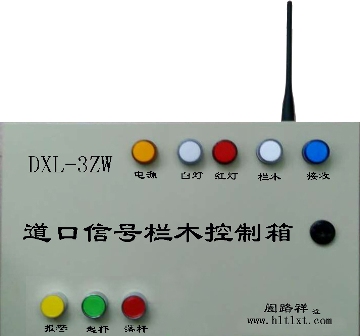

需要其它功能時，如遙控、自動等，只要是有的盡可提供。下面是各種道口信號控制箱：
除了各種鐵路道口信號控制箱做為備件為戶作提供以外，還可為用戶提供自己沒有能力制造
，或不愿意制造，或為節約費用不制造的其它備件。
