DXL-Y系列信號(報警)、欄木遙控一體機
優選的鐵路道口專用電動欄木、有軌柵欄,無軌柵欄,懸浮柵欄,閘門等鐵路道口防護設備。可遙控、可自控,也可遙控加自控。遙控、自控失效時可用控制箱輔助按鈕人工控制,停電時可人工驅動,省力、快捷
。
電動欄木或電動?xùn)艡诘目刂坪?b>鐵路道口信號機(鐵路道口報警器)集成在一起,使用同一個遙控手柄控制。根據道口桿數量的不同,使用不同的控制箱。為了防止通過道口的車輛沖撞道口桿,遙控手柄、控制箱各按鍵之間據有一定的連鎖關系,安全合理、使用方便。
1、信號機顯示白燈時,欄木全部連續開放,不能落下。
2、顯示紅燈時可以任意點動控制,多欄木可以全開、全關,左開、左關,右開、右關,但不能連續升起。
道口較窄,只需兩根道口桿時,可選擇DX-3YL-2型
,它使用4鍵核桃木遙控手柄,控制信號機的狀態和兩根欄木的升降:
按A鍵紅燈亮,音響響;欄木不動。
按B鍵紅燈亮,音響響;點動控制欄木落下。
按C鍵,紅燈亮,音響響;點動控制欄木抬起。
按D鍵,白燈亮,音響停;欄木如放下,則連續抬起。
控制箱有按鈕與遙控手柄相對應,不再贅述。

欄木指示燈是雙色的,落桿亮紅色,起桿亮綠色。

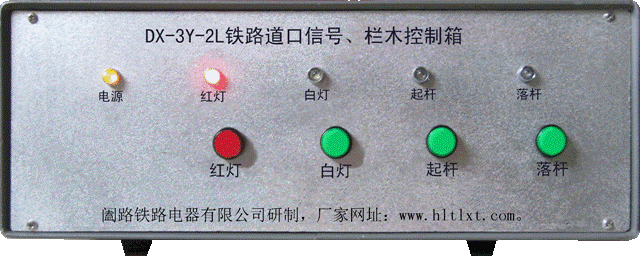

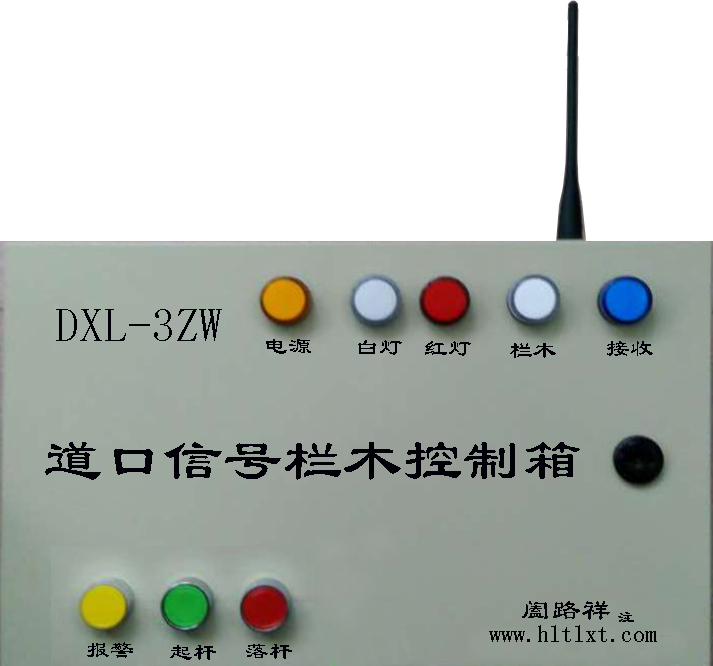

下面是臺式控制箱,和遙控手柄:

道口較寬,需要四根道口桿時,可選用DX-3YL-4型
,它使用8鍵遙控手柄,控制信號機的狀態和四根欄木的升降。除了能用遙控手柄控制道口信號機的狀態,雙操、全操道口欄木。
1、2鍵為信號燈控制鍵。
按1鍵紅燈亮,音響響;欄木不動。
按2鍵,白燈亮,音響停;欄木如放下,則連續抬起。
3-8鍵為欄木控制鍵,只在紅燈狀態有效。
按3鍵,控制四根欄木點動落下。
按4鍵,控制四根欄木點動抬起。
按5鍵,控制入道口一側兩根欄木點動落下。
按6鍵,控制入道口一側兩根欄木點動抬起。
按7鍵,控制出道口一側兩根欄木點動落下。
按8鍵,控制出道口一側兩根欄木點動抬起。

下面是常用的幾種電動道桿和電動欄木的圖片。

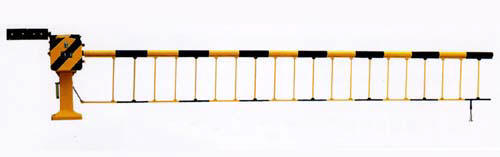

13米道桿、是鐵路比較傳統的道口桿,歷史很長,技術成熟,結構簡單、牢固可靠、配重調整方便,最長可達13米,尚有加長余地,后部不需要空間。

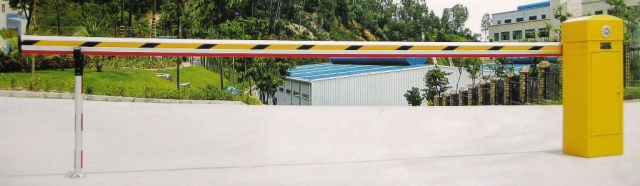

6米道桿、實際上是借用公路道閘
,比較新穎,多有應用,長度6米,適用于比較窄的道口,價格便宜。

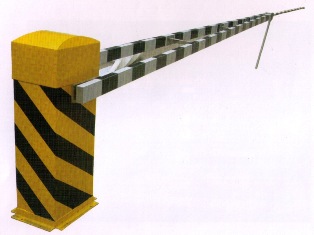

12米道桿、
實際上也是借用公路道閘,比較新穎,多有應用,推薦使用長度10米,加長可達12米,不宜再加長,后部不需要空間,價格相對比較便宜。

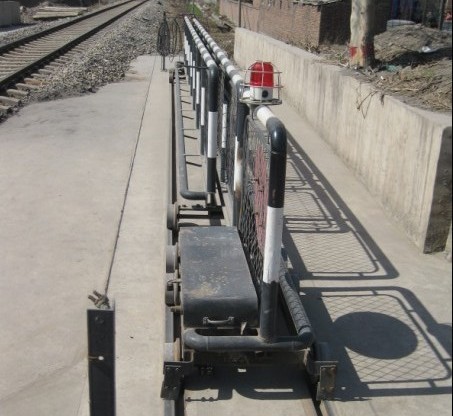

有軌柵欄,多有應用,三相電機驅動,長度不受限制,
柵欄兩段可重疊,后部需要空間長度減半。停電時可人工推動,省力、快捷。

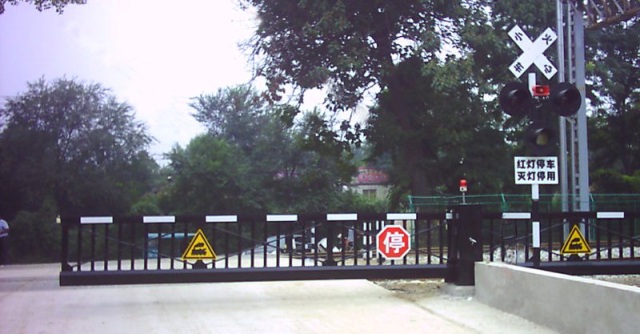

懸浮柵欄,較新,鐵路道口已有應用。長度不受限制,結構較為復雜,后部需要空間長度長,安裝使用受場地限制。停電時可人工推動,省力、快捷。

|
