DX系列自動鐵路道口信號機(鐵路道口報警器) 故障導向安全是鐵路信號的一條極其重要的原則，自動控制設備更是如此。本信號機（報警器）在設計中充分考慮了這一點，在故障狀態，不管是傳感器、傳輸電纜的開路、短路，或無線傳輸失效，白燈均能自動熄滅。 有完善的故障指示，用指示燈指示傳感器或傳輸電纜的故障狀態，并用音響給于警示。控制箱內程控板指示故障的性質和位置，以進一步明確查找方法和縮小查找范圍。 上下行兩側一側出故障時不影響無故障一側的正常工作。 采用有源或無源磁電傳感器檢測列車或車列接近道口的信息，自動啟動聲光報警系統，實現對鐵路道口的安全防護。 由各種程控板、計數比較器、單向鑒向器、雙向鑒向器、各種程控板組成多種鐵路道口控制器，根據用戶道口情況選用，以最大程度的減小技術性安全紕漏。 多股道并線方便。不管是幾股道監測點至道口，無源傳感器只用三芯電纜，有源傳感器只用四芯，施工方便，費用低。 列車或車列駛?cè)氲揽趨^(qū)間時道口房內有燈光、音響指示來車方向和行車速度。 為了提高抗干擾能力，電路優先采用高電源電壓的工業控制專用HTL芯片，其次采用CMOS芯片，并使其工作在較高電源電壓的狀態。不得已時，才采用低電源電壓的單片機，并原則上不放在功能控制環節。 本自動鐵路道口信號機（鐵路道口報警器），具有信息傳輸準確，啟動報警裝置及時，傳輸距離不受限制，對傳輸電纜要求不嚴的特點。 發光體采用信號專用超高亮LED制作，亮度高，色度標準，壽命長。 根據故障導向安全，本產品設計時雖然本的是“寧可誤報、不可漏報”的原則，但是沒有出現過誤報。 本產品可充分滿足鐵路道口安全防護的需要。設備質量上乘、性能穩定，幾年內不用維修。 根據道口是行車比較規律的區間道口，還是前走走后推推，走走停停的站內道口，確定監測點是否需要區分車輛行車方向，有以下兩大類幾種常用的基本 型號供用戶選擇。
對于行車比較規律的區間道口，有兩種： 該信號機（報警器）電路簡單，可靠性極高，性能穩定，功能完善。有來車方向、來車速度顯示，故障檢測、故障提示系統，出故障白燈自動熄滅。 該信號機（報警器）電路也比較簡單，可靠性極高，性能穩定，功能完善。有來車方向、來車速度顯示，故障檢測、故障提示系統，出故障白燈自動熄滅。
對于站內道口，根據要求不同有數種可供選擇： 該信號機（報警器）為早期設計，沒有來車方向、來車速度顯示，故障檢測、故障提示系統，出故障白燈不能自動熄滅，電路簡單

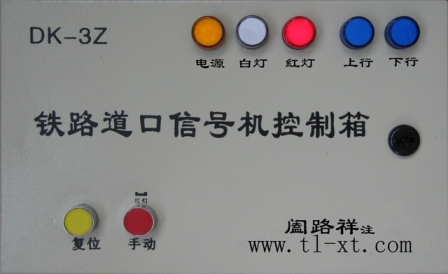

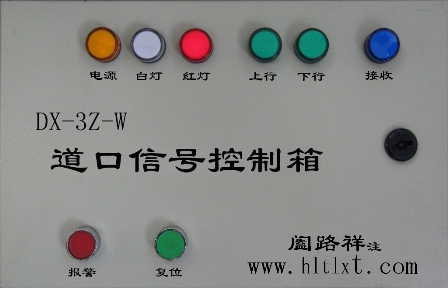

，但是有安全隱患。其它公司產品仍在使用，我公司已不推薦用戶使用，要求不高時，廉價出售。 沒有故障檢測、故障提示系統，出故障白燈不能自動熄滅，電路簡單、但是有安全隱患，價格低廉。 該信號機（報警器）與使用開路、閉路控制器的道口信號機（道口報警器）相比，不用改動軌道電路，穩定可靠、使用方便。 下面是一種有線控制箱和一種無線控制箱的圖片。
三、工作過程： 僅以DX-3Z-4自動鐵路道口信號機（DX-3Z-4自動鐵路道口報警器）的工作過程說明，使用其它型號時功能會有所約減，需要時可以索取說明。 1、當列車或車列接近道口駛過傳感器，道口進入封閉狀態。這時信號機 （報警器）兩盞紅燈交替閃亮；音響發鐵路道口標準警鐘聲，或警鐘聲加“小心火車，注意安全。”的語言提示聲；道口房內控制箱發較低沉的蜂鳴音。在車列輪對正向通過傳感器的瞬間，控制箱方向指示燈閃亮，并且蜂鳴音轉為尖銳，可以間接顯示來車速度。 列車或車列駛離道口時，信號機（報警器）不報警。 當列車或車列在道口區間較長時間停車、改變行車方向等原因不能及時解除道口封閉狀態時，可以按動復位按鈕使道口開放。 在故障或自動報警的狀態，手動按鈕不能使白燈亮，是有意設置。當故障不易處理，需要改為白燈亮?xí)r一定要通知道口員，以確保安全。但在正常狀態下，手動使紅燈亮，也可手動恢復白燈。主要用于車輛已全部駛過傳感器在道口區間長時間停車，再次啟動通過道口時應用。 一個方向的傳感器出故障時白燈熄滅，但另一方向來車紅燈可正常亮。 還有一種特殊情況，如車列在道口區間較長時間停車、又重新啟動通過道口時，有可能后部輪對已全部通過傳感器，而使自動功能失效。這時道口員可以按下手動報警按鈕使道口進入封閉狀態。車列通過道口后再次按動此按鈕恢復道口的開放狀態，進入自動控制。 2、列車或車列通過道口后進入開放狀態。兩盞紅燈滅、音響停、白燈亮。為了節省電力太陽能供電可使白燈閃亮。 3、傳感器、傳輸電纜短路或斷路或無線傳輸損壞時，白燈自動熄滅。道口信號機進入“滅燈停用”的故障狀態。告知車輛、行人道口信號機停用，應按有關規定通過道口 。 故障狀態除信號機白燈不亮，控制箱蜂鳴器還發尖銳的連續蜂鳴聲，提示道口員及時通知電務人員處理故障。通知后，可旋轉電位器減小蜂鳴音以消除噪音干擾。 在故障狀態，有列車通過道口時，道口員仍可以手動控制道口信號機的工作，使道口信號機進入道口封閉狀態。但是列車通過道口后，只能恢復“滅燈停用”故障狀態，白燈不能亮，以消除安全隱患。 一側傳感器出現故障另一側完好時，完好的一側來車仍可正常報警，但是通過道口后白燈也不亮。 4、控制箱輔助控制功能不依賴于控制箱電子電路的存在，即使把 程控主板去掉，輔助控制功能也可應用。
5、臨近居民區的無人值守道口可設時鐘音量控制，定時控制音響器的音量，以防夜間噪音擾民。 有交流，直流不間斷電源，太陽能電池三種基本方式。 電壓有交流18V，110V,220V；直流12V，24V。 其中交流18V便于與傳統信號機控制電路配套，110V便于與礦山使用的電源配套，220V為常用。 交流110V、220V供電電路簡單，但安全性較差。其傳輸線和信號系統的電纜混線時有可能引起信號系統的誤動作，所以不采取其它技術措施，其傳輸線不能使用信號連鎖系統的信號電纜，否則會降低信號系統的安全性。
12V、24V電源、太陽能電池供電，信號機無高壓，安全性高。其傳輸線和信號系統的電纜混線時不會引起信號系統的誤動作，所以其傳輸線的使用不受限制。而且控制箱和信號機之間需用電纜芯線較少，施工維修方便。尤其是由太陽能供電時，可實現全無線連接，施工時不用破路。 有有線，無線兩種。 有線）：有線傳輸不管幾股道，信號檢測點至道口房或信號機之間均采用四芯信號電纜連接，傳輸線路發生故障時，白燈自動熄滅，室內有音響報警顯示。 無線）：無線采用定向天線發射，雙向天線接收，抗干擾能力強，傳輸距離遠，對其它通訊設備的干擾小。 無線傳輸檢測不到檢測信號時，白燈自動熄滅，同時室內有故障音響提示。 傳感器短路或斷路時檢測信號自動停止發射。 本機有詳細的安裝使用說明書和故障排除手冊將隨設備發出。
1、適用電源180V—235V。 2、最大輸入功率，52W。 3、音響規格。單音源、雙功放，輸出功率2×7.5W。播放限時2分鐘，默認無，如需要，可增加。 4、故障報警延遲時間≤10秒。 5、作用距離無限制。 6、傳輸電纜推薦使用信號電纜，其它傳輸電纜亦可，對線徑無嚴格要求。 返回： |
