DX普通型鐵路道口信號機簡介 DX鐵路道口信號機有三大系列，普通型、遙控型、自控型，該型信號機是其中的一種。適用于有人職守的鐵路公路平交道口，由道口員用控制按鈕控制道口信號機的狀態，作用可靠、安裝方便、價格低廉。 有需求時，道口信號機可實現多地點或由電器集中聯鎖控制。

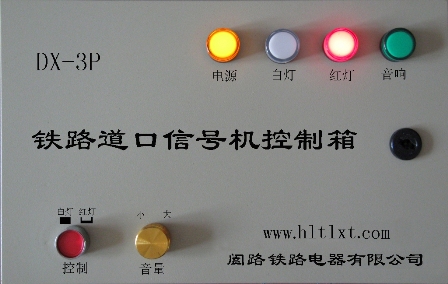

控制箱一般采用壁掛式結構，這種結構具有不占用道口房桌面空間、異物不易進入、容易在能統觀道口情況、操作方便和電纜接入容易的地方安裝。而臺式的則正好相反，基本上無優點，
一般只在用戶要求和特殊情況時使用，如使用有線話筒時。
DX-3P-1型、僅能用控制箱按鈕控制信號機的狀態，作用可靠，不會出現設備故障引起的安全問題，沒有故障導向之虞,也沒有自動型的技術性安全紕漏。
DX-3P-2型、除了用控制箱按鈕控制道口信號機的狀態外，還有一個異地復示控制盒，道口員可以在室外或異地的用復示控制盒監視、控制信號機的狀態，進行兩地點或多地點控制。該復示控制盒真實復示道口信號機的狀態而與控制盒按鈕的按下或抬起無必然關系，復示控制盒電纜出故障時不影響控制箱按鈕的使用。 DX-3P-3型、除了DX-3P-2型的功能外，異地復示控制盒改用連鎖控制盒。連鎖控制盒除了有異地復示控制盒的功能外，還備有一個電器集中聯鎖控制接口，必要時可以由電器集中聯鎖控制。 連鎖關系如下： 電器集中聯鎖鎖閉信號機顯示紅燈時，控制箱和復示控制盒按鈕都不能改變信號機的狀態；電器集中聯鎖解鎖信號機顯示白燈時，控制箱按鈕、復示控制盒按鈕可以改變信號機的狀態。
采用以下技術措施，確保故障導向安全： 1、電纜的控制回路出故障時不妨礙道口控制箱的使用。 2、電纜的檢測顯示回路出故障時，道口信號機導向紅燈，符合故障導向安全原則；同時復示控制盒的復示信號燈顯示白燈，或滅燈，以阻止信號值班員貿然向道口方向放車，決不會出現道口信號機顯示白燈而信號樓復示控制盒顯示紅燈的現象。 更加詳細的技術說明，以及安全操作規程將隨產品說明書給出，這里不于贅述。 有交流18V，110V，直流24V，太陽能電池四種基本方式。早期使用交流220V的現已停用，因為信號機被撞損壞時有觸電危險，現僅用于有道口桿不能不使用高壓電的道口。 其中交流18V便于與傳統信號機控制電路配套，110V便于與礦山使用的電源配套。 交流220V供電其傳輸線和信號系統的電纜混線時有可能引起信號系統的誤動作，所以不采取其它技術措施，其傳輸線不能使用信號
24V電源、太陽能電池供電，信號機無高壓，安全性高。其傳輸線和信號系統的電纜混線時不會引起信號系統的誤動作，所以其傳輸線的使用不受限制。而且控制箱和信號機之間需用電纜芯線較少，施工維修方便。 DX-3P-1型、道口信號機2架。2、控制箱1只。3、8Ω/30W揚聲器2個。4、地腳螺絲或膨脹螺絲8個。5、電纜盒2個。DX-3P-2、DX-3P-3增加復示控制盒1只；DX-3P-3和電器集中聯鎖時復示控制盒改為連鎖控制盒 。 返回： |
