DX遙控系列鐵路道口信號機 遙控鐵路道口信號機，適用于比較繁忙的鐵路公路平交道口。采用遙控手柄控制道口信號機的聲光報警、遮斷信號機的狀態以及欄木的動作，實現對鐵路道口的安全防護。 遙控距離遠，操作準確可靠，遙控系統出故障時信號機燈滅或顯示紅燈。 遙控器不在手邊或遙控電路發生故障時，可以用控制箱按鈕對信號機進行控制。并且這種控制不依賴控制箱電子電路的存在，即使將電路板去掉也能用手動控制信號機的工作。 本信號機有四種型號可供選用。以滿足各種鐵路道口安全防護的需要。
控制箱一般采用壁掛式結構，這種結構具有不占用道口房桌面空間、異物不易進入、容易在能統觀道口情況、操作方便和電纜接入容易的地方安裝。而臺式的則正好相反，基本上無優點，一般只在

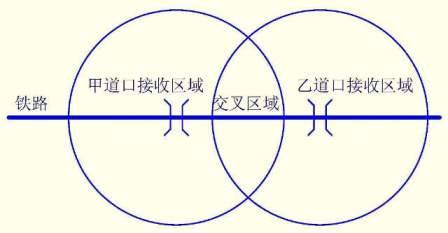

用戶要求和特殊情況時使用，如使用有線話筒時。 DX-3Y-1型、一控二設計，使用下圖所示的小4鍵遙控手柄。同一只遙控手柄，在下圖所示的兩個道口接收交叉區域內，分別控制兩個道口的工作互不影響 。
這種控制方式的優點是遙控手柄是通用的，可以用一種遙控手柄控制一個單位的全部道口，既使有的道口距離較近也沒有關系，設備通用，使用方便。 DX-3Y-2型、一控一設計，除了能遙控道口信號機的狀態外，還能遙控控制信號機的音量，使用如上圖所示的小4鍵遙控手柄。 A鍵用于白天控制。按動時信號機紅燈亮，音量高，道口封閉；室內控制箱紅色復示指示燈亮。 B鍵用于夜晚控制。按動時信號機紅燈亮，音量低，道口封閉；室內控制箱紅色復示指示燈亮。 C鍵滿足有欄木的道口，在欄木關閉后應關閉音響的相關規定。按動時紅燈亮，音響停，室內控制箱紅色復示指示燈亮。 D鍵按動時信號機白燈亮，音響停，道口開放；室內控制箱白色復示指示燈亮。
DX-3Y-3型、遙控器可做無線話筒使用，必要時可現場喊話。使用如右圖白色4鍵話筒遙控手柄。
按A鍵。信號機紅燈亮，音響響，道口封閉；室內控制箱紅色復示指示燈亮。 按B鍵。信號機紅燈亮，音響停。以滿足有欄木的道口，在欄木關閉后應關閉音響的相關規定；室內控制箱紅色復示指示燈仍亮。 按住C鍵，不要抬起。遙控器可做無線話筒使用，經無線傳至控制箱放大后推動揚聲器工作。 C鍵和其它按鍵相對獨立，按住C鍵時不改變燈光狀態，但是關斷警鐘聲和“小心火車，注意安全”的語音提示聲，松開時恢復按住C鍵以前狀態。 按D鍵，白燈亮，紅燈滅，音響停，道口開放。室內控制箱白色復示指示燈亮。 手動： 報警按鈕——帶鎖按鈕。按下，道口封閉，紅燈亮，音響響。室內控制箱紅色復示指示燈亮。抬起，恢復遙控狀態。 注意：1）控制箱無話筒插孔，所以無遙控手柄時無喊話功能。2）用戶有要求時，可以配備有線話筒。但要使用臺式控制箱。 DX-3Y-4型、帶遮斷信號機遙控控制。 按A鍵。信號機紅燈亮，音響響，道口封閉；室內控制箱紅色復示指示燈亮。 按B鍵。信號機紅燈亮，音響停。以滿足有欄木的道口，在欄木關閉后應關閉音響的相關規定；室內控制箱紅色復示指示燈仍亮。
按C鍵一次，遮斷信號機改變一次狀態。室內控制箱遮斷復示指示燈復示其狀態。C鍵和其它按鍵相對獨立，按C鍵時不改變道口信號機狀態；反之，按其它按鍵也不改變遮斷信號機狀態。 報警按鈕——帶鎖按鈕。按下，道口封閉，信號機紅燈亮，音響響，室內控制箱紅色復示指示燈亮。抬起，恢復遙控狀態。 遮斷切換——帶鎖按鈕。按一次遮斷信號機改變一次狀態。室內控制箱遮斷復示指示燈復示其狀態。 注意：1）遮斷信號機的使用應按照有關規定執行。2）遮斷信號機只有紅燈和熄滅兩種狀態，有特殊要求時，可按用戶要求解決。3）遮斷信號機控制箱按鈕的狀態，并不直接反映遮斷信號的狀態，還和遙控器的控制有關。4）為了使道口員隨時掌握遮斷信號機的狀態，必要時可以在道口房外安裝遮斷信號機的復示信號燈。

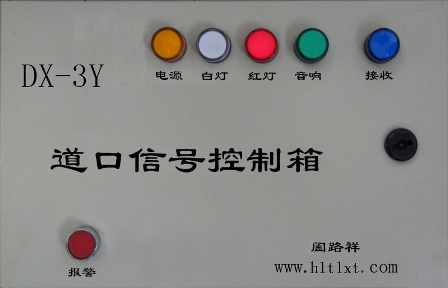

其它型號、如車載遙控信號機、太陽能遙控信號機以及信號欄木遙控一體機請參閱有關網頁。 下面是的一種控制箱的圖片。
適用電源交流低壓18V，高壓110V，180V—235V；直流18V—30V；太陽能10V—20V。 其中交流18V便于與傳統信號機控制電路配套，110V便于與礦山使用的電源配套，220V為常用。 交流110V、220V供電電路簡單，但安全性較差。其傳輸線和信號系統的電纜混線時有可能引起信號系統的誤動作，所以不采取其它 交流18V，直流24V、太陽能電池供電，信號機無高壓，安全性高。其傳輸線和信號系統的電纜混線時不會引起信號系統的誤動作，所以其傳輸線的使用不受限制。而且控制箱和信號機之間需用電纜芯線較少，施工維修方便。尤其是由太陽能供電時，可實現全無線連接，施工時不用破路。 1、道口信號機2架。2、控制箱1臺。3、遙控手柄5只。4、8Ω/30W揚聲器2個�；A骨架2個。 返回： |
