DK-4型道口

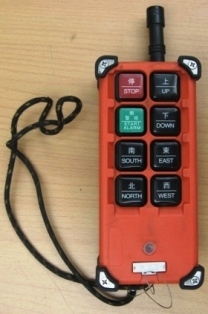

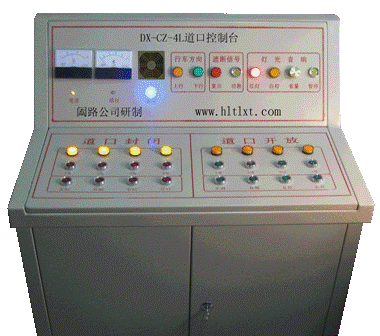

綜合控制臺 DK-4L型道口 綜合控制臺集多種道口設備的控制于一體，適用于車流、人流較大，比較繁忙的的大型鐵路公路交叉道口。 為了保證安全，遙控手柄、控制箱各按鍵之間據有一定的連鎖關系。可通過手動、遙控、自動和電器聯鎖的合理配置對道口信號機、道口欄木機以及其它道口設備進行全方位的控制 。 其聯鎖、手動、遙控、自控對于不同的控制要求有不同的優先級設置，以確保安全。傳輸線可以使用信號聯鎖系統的信號電纜，當傳輸線和信號系統的電纜混線時不會引起信號系統的誤動作，符合信號設計規范，不會降低信號系統的安全性。傳感器或傳輸線路發生故障，白燈自動熄滅。同時室內有故障音響提示。已采取技術措施，其傳輸線可以使用信號連鎖系統的信號電纜，當傳輸線和信號系統的電纜混線時不會引起信號系統的誤動作，符合信號設計規范，不會降低信號系統的安全性。但是電機，極限開關不允許和信號連鎖系統使用同一根電纜，并應做好可靠的隔離，以防混線時引起信號系統的誤動作。 右邊是控制臺的圖片。 手動控制功能齊全、性能可靠、使用方便。操作臺控制按鈕可以控制4臺三相電機的正反轉和信號機的工作，對4個對開欄木可進行單操、雙操、全操不同方式的控制，遙控器不在手邊或遙控電路發生故障時，可以用手動部分對信號機進行控制。 遙控部分采用工業專用發射接收系統，遙控距離遠，操作準確可靠。可以控制道口信號機的聲光報警、遮斷信號機的狀態以及欄木的動作，實現對鐵路道口的安全防護。遙控器不在手邊或遙控電路發生故障時，可以用手動部分對信號機進行控制。并且信號機和電動機的手動操作和遙控操作能夠同時進行，遙控狀態和手動狀態不需用開關轉換。 信號機和電動機的手動操作和遙控操作能夠同時進行，遙控狀態和手動狀態不需用開關轉換。并且控制功能不依賴于電子電路的存在，即使把電路板去掉手動功能也可應用。采用8鍵遙控手柄，或工業用8鍵遙控手柄，如下圖所示：
兩種遙控手柄使用相同，遙控距離遠，操作準確可靠。可以控制道口信號機的聲光報警、以及欄木的動作，實現對鐵路道口的安全防護。 自控部分采用電磁傳感器檢測列車或車列接近道口的信息，自動控制聲光報警系統，具有信息傳輸準確，啟動報警裝置及時，傳輸距離不受限制，對傳輸電纜要求不嚴的特點。 自動控制的控制信號傳輸有有線，無線兩種。 有線傳輸不管股道多少，控制信號采集點與控制臺之間均采用四芯電纜連接。傳感器或傳輸線路發生故障，白燈自動熄滅。同時室內有故障音響提示。 無線采用ASK編碼和定向天線發射，雙向天線接收，抗干擾能力強，傳輸距離遠。傳感器或傳輸線路發生故障，白燈自動熄滅。 其三種控制方式的手動、遙控優先級高于自控優先級，在特殊情況下可以用遙控或手動對信號機進行輔助控制。遙控、手動可以改變自控產生的信號機狀態。 電源:采用單相電機時交流220V供電，采用三相電機時需用380V供電。 安裝方法： 1、三相交流電源以及控制箱和信號機之間電纜由控制箱內接線排下排端子接入。 2、接通電源，控制箱應至少有一指示燈亮。 使用方法： 一、 手動操作： 使用控制臺面板。面板上有明確的文字指示，一目了然，很好明白，下面僅簡略介紹一下： 1、進行道口欄木或柵欄的操作時，必須在紅燈狀態下。 2、電動機為點動操作方式。按鈕按下電機工作，松開按鈕電機停止。 3、每臺電機都能夠單獨正反向操作，正常時使用較少，主要為維修調整時設置。 4、每兩臺電機作為一組能夠正反向操作，一般以進入道口的一側為一組，使出道口的一側為一組。 5、四臺電機能夠同時正反向操作。 6、電動欄木或柵欄兩端都設有極限開關，運行到位時自動停止。 7、按動白燈按鈕，四個欄木或柵欄同時連續開放，至極限位置自動停止。 8、信號機控制為兩個互鎖控制按鈕。按一下紅燈按鈕，信號機成道口封閉狀態，紅燈亮，音響響；室內控制箱紅色復示指示燈亮。按一下白燈按鈕，信號機成道口開放狀態，白燈亮，音響停；室內控制箱白色復示指示燈亮。 9、音響音量可用控制箱上的音量旋鈕控制。 10、預留有自動控制接入端口，但是用地不多，因為大型道口很少用自動控制。 二、遙控操作：使用上文所示的兩種遙控手柄，8鍵普通的如下圖所示，工業用的也基本相同，用對應的按鍵操作即可： 1、遙控所具有的功能與手動操作基本一致。遙控器欄木控制按鈕也為點動操作方式，按下按鈕為電動機工作，松開按鈕停止。 2、每兩臺電機作為一組能夠同時正反向操作。 3、四臺電機能夠同時正反向操作。 4、信號機控制設有兩個互鎖控制控制按鈕。按一下紅燈按鈕，紅燈亮、音響響。按一下白燈按鈕，白燈亮、音響停。 5、遙控距離在200米以上，遙控接收器安裝在操作臺內。 三、自動控制： 采用電磁傳感器檢測列車或車列接近道口的信息，自動控制聲光報警系統，實現對鐵路道口的安全防護。 主要技術參數： 1、控制部分適用電源180V—235V。走行部分根據電機的不同380V或220V。 2、控制部分最大輸入功率，45W。
3、音響規格。雙音源、雙功放，輸出功率2×7.5W。 4、音響發鐵路道口標準警鐘聲，或警鐘聲加“小心火車，注意安全。”的語言提示聲。您可以通過下面的鏈接試聽 http://www.cardogging.com/xinhao.files/jzy.mp3。 http://www.cardogging.com/xinhao.files/yy.mp3。 http://www.cardogging.com/xinhao.files/jzjyy.mp3。 有播放限時2分鐘，默認無。如需要，可接通電路。 返回： |
