鐵路無線傳輸系通 鐵路用無線傳輸系統是用磁電感應器（傳感器）采集列車通過的信息，用無線信號發射出去，控制有關鐵路信號設備的系統。 該系統除傳輸列車通過的信息外還發射設備檢測脈沖，不管任何原因，當信號設備接收不到檢測脈沖時按故障處理，以確保安全。 根據設備對行車方向信息的需要與否，本系統有兩種發射電路，一種是單傳感器兩信道發射電路，一個信道發射檢測脈沖，一個信道發射列車通過信息。該信息只表示有列車通過，不包括行車方向信息，因為用一只傳感器區分不出行車方向，但發射控制電路簡單。 下圖是其發射盒原理圖:
另一種是雙傳感器三信道發射電路，一個信道發射檢測脈沖，另兩個信道一個發射列車上行信息，一個發射列車下行信息。既有通過信息，也包括行車方向信息，但發射控制電路復雜。 下圖是其發射盒示意圖：

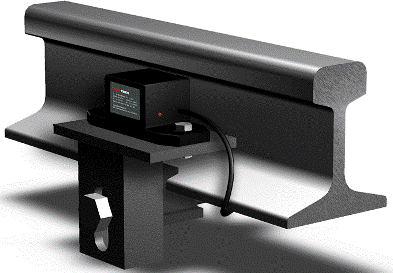

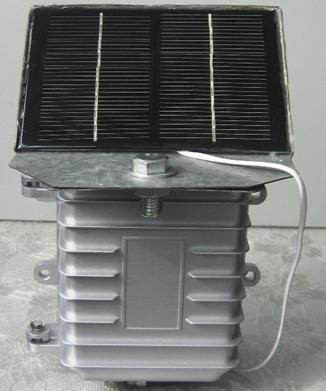

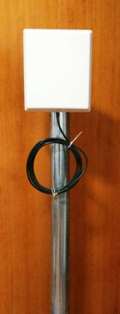

圖中端口指示燈可以指示相應端口的正常、開路、短路、有無信號輸入。驅動指示燈指示是否有編碼信號輸出，發射指示燈指示是否有高頻發射。 按下測試按鈕，電源指示燈用亮度指示電源的有無和高低，并發射一個高頻信號。 下圖是傳感器、傳感器安裝、發射盒、室外板狀天線和引向天線實物圖。
設備發射部分供電以太陽能為主，受遮擋日照不足不排斥使用其它電源。 下面是敝廠無線太陽能信號機的控制箱，其他應用尚多，篇幅有限不予介紹。 用磁電感應器采集列車通過的信息，通過無線信號控制有關設備的系統。除傳輸列車通過的信息外還發射設備檢測脈沖，不管任何原因，當信號設備接收不到檢測脈沖時按故障處理，以確保安全。
