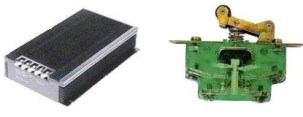

1、內燃機車DY14型直流開關穩壓電源。
內燃機車專用大功率開關穩壓電源，輸入直流110V，輸出直流14V、12A，額定功率160W，實際功率余量很大。
全密封黑色鋁散熱器外殼，選材考究，堅固耐用。稍加調整也適用于其它輸出、輸入電壓。
其體積比一般500W的音響開關電源大得多得多，熱阻很小，散熱極佳。所以稍加調整也可以作其它工業用大功率開關穩壓電源，功率用至500W應毫無問題。有需要的可以開發制作，歡迎試用。
體積：長263mm。底部寬189mm，頂部寬160mm。
高78mm。
安裝孔距：（198mm+198mm）×178mm。
接線端子圖：
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
輸出+ |
輸出+ |
輸出- |
輸出- |
地 |
110V輸入- |
110V輸入+ |
1、各種內燃機車換檔板；
2、時間繼電器；
3、壓力繼電器；
4、其它電器備件。 |
 |
|
1、內燃機車調壓器。
2、DY-14型內燃機
車穩壓電源。
3、其它電器元件。 |
 |
|
