二、各種音響板：
是指安裝在控制箱控制柜內部使用的音響板，揚聲器由音響板引至室外，音量控制方便。每只揚聲器都使用單獨的功放，雙聲源互為補充，一處損壞時不致道口全無聲，安全可靠。
共有以下幾種規格：
1、2×7.5W音響板。

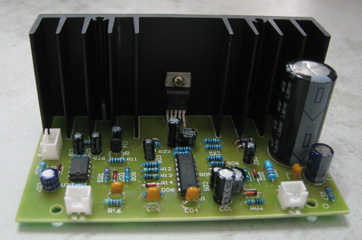

右圖是交直流兩種2×7.5W音響板和一種7.5W音響擴展板，它們工作狀態指示齊全，故障顯示明了
。
交流板有整流電路，接上18V交流電源即可使用，但開關需用繼電器等交流控制元件，控制較困難。
直流板使用24V直流電，開關可用晶體管、場效應管，不需繼電器等交流控制元件，控制較為容易。
擴展板是為道口需用三只揚聲器設計的，使用時和直流音響板組合。 連接接口齊全，電源和音量控制方便。
交直流音響板都有音響限時功能，但未啟用，可根據用戶要求啟
用，限時時間可任意指定。
主要參數：
電源變壓器電壓：額定電壓交流18V，功耗35W，加擴展時50W。工作電壓，交流12V—20V。
直流：24V，1.5A，加擴展時2.2A。
輸出功率8Ω負載7.5W。注意：揚聲器功率不可太小，否則揚聲器容易損壞。
推薦使用30W/8Ω的號筒揚聲器，功率大了不限，但阻抗不得小于8Ω。
瞬時功率，60W。
工作方式：30分鐘
外形尺寸：長120毫米，寬80毫米，高50毫米
安裝孔距離：長110毫米，寬70毫米，均距離板邊5毫米。
安裝孔直徑：φ3.5毫米。
產品不含變壓器、揚聲器，需另購。有詳細說明書，安裝、使用十分清楚。
2、2×25W音響板。
2×25W音響板有完善的故障保護功能，采用雙聲源雙功放結構，任何一處損壞，包括揚聲器及其引線短路，其它部分還可正常工作，道口報警時不致全無聲，有利于安全。一塊音響板滿足一處道口的使用。
該音響板適用于廠內噪音較大的場所，不推薦在廠外使用，以防噪音擾民，產生糾紛。

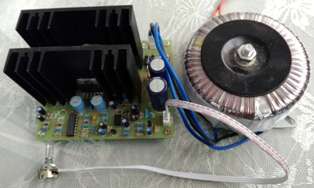

下面是實物圖、接線圖和配套的變壓器。跳過交流供電電路，也適用直流電源，可以根據道口信號設備情況使用：
圖中LED1黃色指示燈指示電源有無。LED2和LED3雙色燈珠指示兩路功率輸出，當有一燈珠不亮，單色常亮?xí)r是該燈珠指示的功放出現故障，應及時通知電務人員處理
。
3、2×35W音響板。
2×30W音響板有完善的故障保護功能，采用雙聲源雙功放結構，任何一處損壞，包括揚聲器及其引線短路，其它部分還可正常工作，道口報警時不致全無聲，有利于安全。一塊音響板滿足一處道口的使用。
該音響板適用于廠內噪音較大的場所，不推薦在廠外使用，以防噪音擾民，產生糾紛。
|

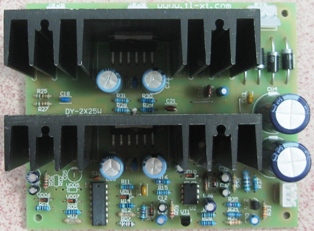

2×25W音響板 |
2×35W音響板 |

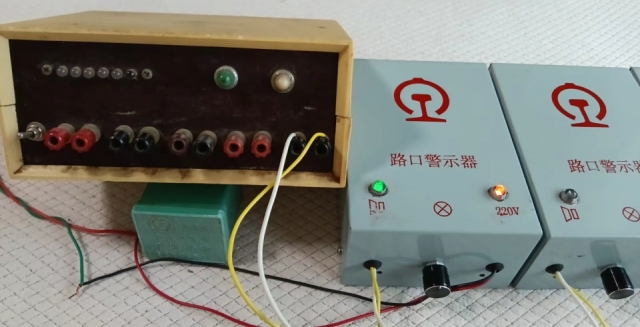

2×35W音響系統 |
三、各種道口信號燈內置閃光音響板；
內置音響板是指安裝在信號燈內部帶有閃光器的音響板，可以和紅色信號燈用同一對電線控制，道口房至信號機之間可以少用兩條控制線。以信號燈為外殼，不用另外防水，使用簡單、安裝方便。閃光器采用無觸點控制，無電火花，有利于在油田等有防爆要求的地點應用。
電器參數和音響功能與前面介紹的音響器相同，不再贅述。共有以下幾種規格：
1、7.5W普通交流內置音響板。
交流18V供電，適用于把音響電源變壓器安裝在信號燈內，交流220V供電的信號機。
該音響版是我在邯鄲宏宇公司作的最初設計，脫離宏宇開的幾家公司無一例外都是用的該電路板。但是該電路板有以下兩處突出缺陷：1）無聲音節拍同步電路，時間稍長聲音雜亂無章。2）語音芯片音質不良。故現已淘汰，新設備不再應用，老設備也有兼容新板，僅供老用戶堅持使用時作配件應用。
2、7.5W同步交流內置音響板。
基本性能和普通音響板相同，唯獨多只使用時聲音節拍同步，與前者相比性能、音質均有大幅度的提高，可完美的代替之。為現今信號機的一種主用音響板。
常用品種尚有：
3、7.5W直流24V內置閃光音響板，適用于直流24V供電的信號機。
4、7.5W直流12V內置閃光音響板，適用于太陽能供電的信號機。
四、信號燈音響器總成：
組裝完成的，安裝有信號燈內置閃光音響板的信號燈，使用時接上兩條電源線，信號燈音響器即可正常工作。
規格用戶可自定，不再贅述。
五、加工各種工業級語音芯片：
免收錄制費，雙列直插8腳封裝，占用印制板空間小，可靠性高，音質好，用戶僅提供文字材料即可。每只/5元，運費到付。
提醒：語音文件應盡量簡潔明了，這決不是為了節約成本，而是出于安全考慮。出問題都是瞬間的事情，你的話還沒有說完呢
就出事故了，那叫什么玩意兒？
