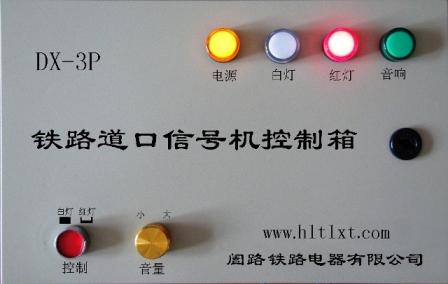

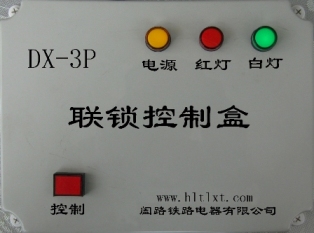

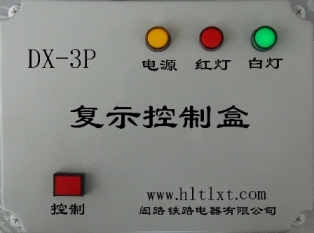

僅以DX-3M-T1型太陽能模塊化鐵路道口信號機作介紹，其它型號增減模塊而已，不再介紹。 采用模塊化總線結構，便于實現功能擴展、多地點控制或由電器集中聯鎖控制。適用于有人職守無電源的鐵路道口。由道口員用控制箱按鈕控制道口信號機的狀態，作用可靠、安裝方便、價格低廉。 信號機和道口房通過三芯控制總線連接，因為該總線的存在，太陽能電池板和蓄電池的安裝位置比較靈活，既可以安裝在信號機上，也可以安裝在道口房處。道口房控制箱或其它設備均可由太陽能系統供電。 信號機發光體采用信號專用超高亮LED制作，亮度高，色度標準，壽命長。音響發鐵路道口常用警鐘聲，或警鐘聲加“小心火車，注意安全。”的語音提示聲。 控制箱采用壁掛式，具有連接電纜容易、便于選擇能統觀道口情況和便于操作的位置懸掛安裝，并且節省道口房桌面空間，不易受到污損。 一、信號機外形：信號機有三燈，兩燈，單燈，單燈雙色，單燈三色，公路交通等幾種，另外也可以根據用戶要求制作其它形式。但是，我們建議最好使用大家所熟知的三燈型式。在企業內部或地方狹窄不宜使用三燈形式時，也可使用其它形式。 需要指出的是單燈不是完整的信號顯示，不能區分通行和故障狀態，存在一定的安全隱患，僅適用于一些特定的地方，如企業內部。 出于安全考慮，我們不贊同使用其它有確定含義的信號顯示（如警燈），甚至和霓虹燈一樣的東西做顯示，以免行人車輛誤認信號，發生事故時，分不清則任歸屬。 在腐蝕性環境的地區建議使用水泥電桿，考慮到運輸成本電桿、底盤、卡盤由用戶自備立桿，我們提供全套安裝金具。 下面是常用的控制箱和兩種輔助控制盒的圖片。 道口信號機自左至右依次是： 1、傳統信號機-應用LED發光盤和敝廠控制電路改造的信號機。 2、水泥桿太陽能信號機-可實現信號機與控制箱無電纜連接。 3、金屬桿信號機-常用的默認形式。 4、兩燈信號機-用于位置狹窄，不宜使用三燈形式時。 下面是控制箱和輔助控制盒：

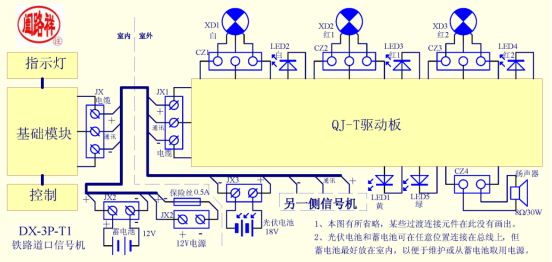

二、安裝方法： 下面是整機原理圖：

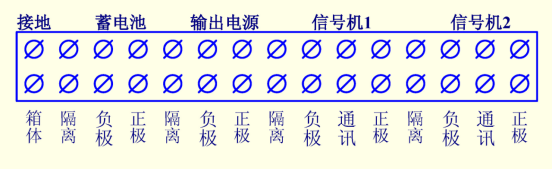

蓄電池和光伏電池都連接在三芯總線上。蓄電池與光伏電池＋極接總線＋，蓄電池與光伏電池-極接總線-。 安裝時，室內按下面接線排的圖示接上保護接地，蓄電池和兩架信號機。室外在白燈內插上兩盞紅燈，揚聲器，白燈已插上。光伏電池并接在總線上即可。 為了便于取用電源和檢修更換。一般蓄電池放置在道口房內，光伏電池板安裝在信號機或者道口房處，但都以現場情況確定。 下面是接線排接線圖：
注意：因批次不同可能有所不同。 三、使用方法： 1、按下控制按鈕，控制箱紅色復示指示燈亮，信號機兩盞紅燈交替閃光，音響發警鐘聲和“小心火車，注意安全”的語音提示聲，綠色音響指示燈作音響指示。 ２、音量旋鈕控制音響音量，臨近居民區應注意調整，以防擾民。 ３、控制按鈕抬起，控制箱白色復示指示燈亮，信號機白色信號燈亮。 四、功能特點： 1、 總線+、通訊、-都是連接一起的。 2、 如果需要輔助控制盒也連接在三芯總線上。 3、 驅動板安裝在位置較低的白燈內，安裝、維修方便。 4、整機工作由通訊線的狀態決定，同時傳輸音頻信號。 5、控制箱復示白燈、紅燈、滅燈的三種狀態與控制箱控制按鈕的狀態無必然聯系，而取決于信號機的狀態。 6、信號燈也采用三線連接，由驅動板控制線控制，可避免控制元件產生的電壓損失。 五、故障導向： １、所有故障音響停�？偩�＋、通訊、－線斷信號機燈滅。 ２、通訊線和＋線短路燈滅，和－線短路亮紅燈。
六、主要技術參數： 1、適用電源10V—20V。 2、最大輸入功率；30W。 3、音響規格。雙音源、雙功放，最大輸出功率2×7.5W。有音響播放限時2分鐘，重按按鈕可重響。 七、主要配件計有： 1、道口信號機2架。2、控制箱1只。3、8Ω/30W揚聲器2個。4、基礎骨架2個。5、12V/7.5AH 蓄電池２塊。6、30瓦光伏電池２塊。 返回： |
