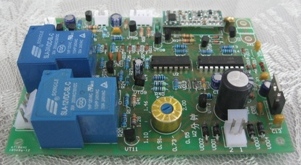

各種鐵路道口信號程控板 控制箱實物圖 箱體采用下面所示的防水機箱。該箱采用壁掛式，安裝方便，節省空間。尺寸：外形尺寸，長400毫米，高250毫米，厚150毫米。 自動道口控制的任何形式都不可避免的存在一些技術性安全紕漏，這些技術性安全紕漏可以通過相應的技術安全規程加以避免，但總是越少越好。 另外考慮到越高的技術性能越有可能帶來可靠性的缺失，以及設備冗余部分也可能引起的可靠性的缺陷，所以根據道口的寬窄，鐵路故道的多寡，所處的位置，不同的行車情況，傳輸距離遠近，是否控制欄木機等，備有多種鐵路道口控制器為用戶選用，以最大限度的減小可能出現的技術性安全紕漏 。 鐵路道口控制器是自動道口信號機（自動道口報警器）的心臟，雖然型號繁多，但并不需要用戶自己選擇，一般由我們根據用戶提供的道口資料選擇合適的型號，但是為了用戶有初步的了解介紹如下，其中A型使用無源磁電傳感器，B型使用有源磁電傳感器或霍爾傳感器。 1、DD1型單傳感器單向鐵路道口控制器。一個監測點用一只無源磁電傳感器作檢測，不能區分行車方向，一股道使用一只傳感器。適用于復線單向行車，且在道口區間不作轉向、停車，或轉向、停車極少的道口。一塊控制器滿足兩股道應用，一處道口只需一塊控制器兩支傳感器。 2、DS1型單傳感器雙向鐵路道口控制器。一個監測點用一只無源磁電傳感器作檢測，不能區分行車方向，每股道在道口兩側各使用一只傳感器。適用于干線雙向行車，且在道口區間不作轉向、停車，或轉向、停車極少的道口。一塊控制器滿足一處道口應用，一股道需用兩支傳感器。 3、DS型單傳感器雙向鐵路道口控制器。一個監測點用一只無源磁電傳感器作檢測，不能區分行車方向，每股道在道口兩側和道口處各使用一只傳感器。適用于干線雙向行車，且在道口區間不作轉向、停車，或轉向、停車極少的道口。一塊控制器滿足一處道口應用，一股道需用三支傳感器。采用計數控制，報警時間控制精準，但是要求條件苛刻，出現技術性安全紕漏的機會要多一些。 4、SS1型雙傳感器雙向鐵路道口控制器。一個監測點用兩只無源磁電傳感器作檢測，可以區分行車方向，每股道在道口兩側各使用兩只傳感器。適用于雙向行車，且在道口區間作轉向、停車的道口。一塊控制器滿足一處道口應用，一股道需用四支傳感器。車列駛向道口報警，駛出道口或延時停止報警，技術性安全紕漏最少。 該控制器為陳舊設計，故障監測功能不全，短路性故障白燈不能自動熄滅，且沒有室內來車聲光提示和故障聲光提示。安全性要求不高的地方也可應用，半價出售。 5、SS2型雙傳感器雙向鐵路道口控制器。一個監測點用兩只無源磁電傳感器作檢測，可以區分行車方向，每股道在道口兩側各使用兩只傳感器。適用于雙向行車，且在道口區間作轉向、停車的道口。一塊控制器滿足一處道口應用，一股道需用四支傳感器。車列駛向道口報警，駛出道口或延時停止報警，技術性安全紕漏最少。 該控制器為最新設計，性能完善，故障監測功能齊全，各種故障白燈自動熄滅，且有室內來車聲光提示和故障聲光提示。安全性很高。 6、SS3型 雙傳感器雙向鐵路道口控制器。同上，無人值守型設計，沒有室內來車聲光提示和故障聲光提示。 7、SS4型 雙傳感器雙向鐵路道口控制器。帶欄木機控制設計，一個監測點用兩只無源磁電傳感器作檢測，可以區分行車方向，每股道在道口兩側各使用兩只傳感器。適用于雙向行車，且在道口區間作轉向、停車的道口。一塊控制器滿足一處道口應用，一股道需用四支傳感器。車列駛向道口報警，駛出道口或延時停止報警，技術性安全紕漏最少。 該控制器為最新設計，性能完善，故障監測功能齊全，各種故障白燈自動熄滅，且有室內來車聲光提示和故障聲光提示。安全性很高。 8、SS5型單傳感器雙向鐵路道口控制器。簡化設計，基本功能同DK-SS1型單傳感器雙向鐵路道口控制器，沒有復雜的故障監測功能，成本低廉。 9、SS6-AC軌道電流干擾抑制型雙傳感器雙向交流鐵路道口控制器。應用于DK-3ZA、B型道口控制箱，故障檢測、故障報警，故障指示等各種功能齊全，控制交流向信號機供電。對于電氣化鐵路軌道電流產生的干擾有完善的抑制能力，即使在干擾電流遠大于有用信號的情況下，既不會產生誤報，也不會產生漏報。 10、SS6-DC軌道電流干擾抑制型雙傳感器雙向直流鐵路道口控制器。基本同SS6-AC型，僅不同的是控制直流向信號機供電。 11、SS6-W軌道電流干擾抑制型雙傳感器雙向無線鐵路道口控制器。功能、性能同SS6-AC型完全相同，僅不同的是來車檢測點和信號機之間采用無線傳輸信號，配套有兩塊發射板，和一塊接收板。 以上僅介紹了幾種，供大家了解一下概況，并不齊全。下面是幾種控制器實物，歡迎選用：
如果你有什么特殊要求我們可以為您提供設計，這是我們的強項。
