鐵路道口信號、欄木遙控一體機
2025-03-17
道口信號和欄木之間有可靠的聯鎖關系，欄木只在紅燈狀態下可任意動作；白燈狀態欄木僅能連續抬起，安全可靠，從技術上避免道路車輛和欄木的沖撞，發生意外有利于保護用戶利益。
遙控，用同一只手柄控制道口信號機的聲光報警和欄木的動作。遙控距離遠，操作方便準確。
自動，欄木關閉延遲信號一個排空道口的時間，該時間可調，以適應各種道口情況。

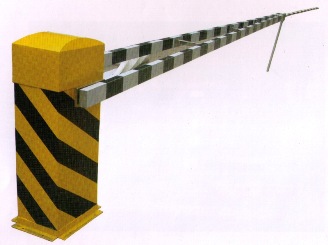

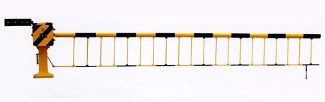

適用于比較重要的鐵路公路平交道口。采用同一只遙控手柄控制道口信號機的聲光報警和欄木的動作。遙控距離遠，操作方便準確。能充分滿足鐵路道口安全防護的需要。備有6米、10米、13米三種道口桿，如下圖所示：

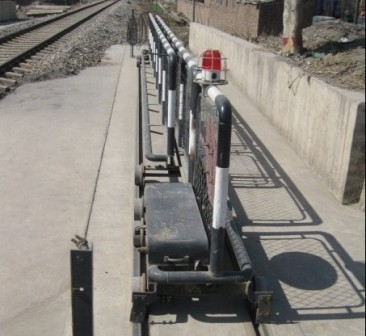

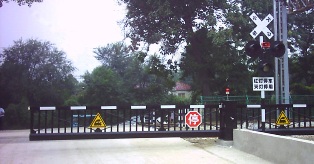

以及有軌柵欄、懸浮柵欄，如下圖所示：

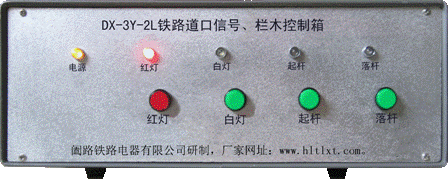

下圖是兩種常用的控制箱：
控制箱多采用壁掛式，它安裝位置靈活，方便選擇能統觀道口情況、便于操作和連接電纜容易的位置放置，節省道口房桌面空間并且不易受到污損。
臺式控制箱，供特殊情況和用戶要求時使用，但是與壁掛式相比看不出有什么優點。
根據道口的寬窄情況，遙控有兩種基本規格選用：
DX-3YL-2型使用4鍵核桃木遙控手柄，
控制信號機的狀態和兩根欄木的升降：
按A鍵紅燈亮，音響響；欄木不動。
按B鍵紅燈亮，音響響；點動控制欄木落下。
按C鍵，紅燈亮，音響響；點動控制欄木抬起。
按D鍵，白燈亮，音響停；欄木如放下，則連續抬起。
控制箱按鈕與遙控手柄相對應，不再贅述。
DX-3YL-4型使用8鍵遙控手柄，
控制信號機的狀態和四根欄木的升降。除了能用遙控手柄控制道口信號機的狀態，雙操、全操道口欄木，還能用控制箱對道口欄木進行單操。
1、2鍵為信號燈控制鍵。
按1鍵紅燈亮，音響響；欄木不動。
按2鍵，白燈亮，音響停；欄木如放下，則連續抬起。
3-8鍵為欄木控制鍵，只在紅燈狀態有效。
按3鍵，控制四根欄木點動落下。
按4鍵，控制四根欄木點動抬起。
按5鍵，控制入道口一側兩根欄木點動落下。
按6鍵，控制入道口一側兩根欄木點動抬起。
按7鍵，控制出道口一側兩根欄木點動落下。
按8鍵，控制出道口一側兩根欄木點動抬起。
控制箱按鈕除了有與之對應的按鈕外，還有四根欄木的單操按鈕。
自動控制不再細述。
