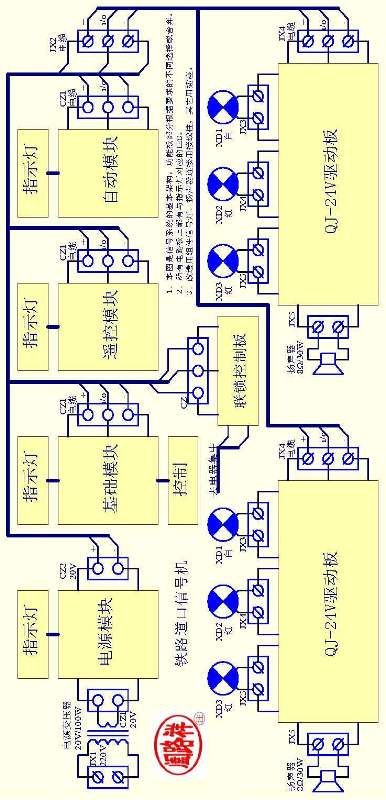

模塊化鐵路道口信號設備 2025-03-17 敝廠除太陽能供電的信號機外所有道口信號設備均采用下圖所示的整體結構圖：  具有以下特點： 1、 采用24V安全電壓供電，杜絕信號機絕緣損壞可能產生的觸電危險。同時，24V電壓比較適合音頻功放的需要，能用比較簡單電路獲得合適的音頻功率。 2、設備采用模塊化設計，所有模塊連接在三線總線上。功能模塊，如遙控模塊和自動模塊可根據要求的不同選擇或舍棄。電源模塊可以安裝在信號機臨近，控制用模塊遠離信號機時，可以避免線路過長，音響消耗電流較大所產生的電壓降。原理圖是信號系統的全功能架構 。 3、所有電路板上均有與各種狀態對應的LED，但在此沒有畫出，以方便故障分析。 4、故障導向設計縝密。電纜+、-線短路或斷開信號機燈滅，音響不響；通訊線斷開、或和電纜+、-線短路信號機燈滅，或顯示紅燈，音響也不響 。 5、備有下面兩種電路板：
上圖的板子是傳統老式信號機改造用電路板，電纜、信號燈、揚聲器連接都采用接線柱，改裝施工方便。 下圖是采用塑殼信號燈用的電路板，電纜連接用接線端子。其它用插座 ，負載做好插頭，施工十分方便。 |
