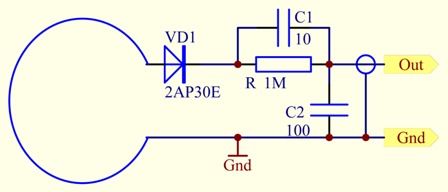

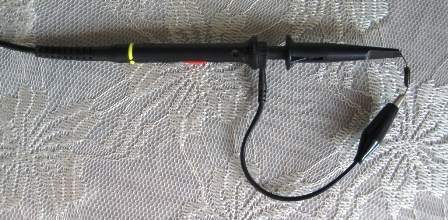

寬帶場強儀 場強儀對于檢修或調整發射電路很有幫助。然而專業場強儀都是測量某一頻點的場強，需要復雜的頻率選擇電路。制作復雜，費用高，不是業余制作所能承受的。而實際上，發射電路工作時信號很強，遠大于自由空間的其它電波信號。這些信號對于測量的影響很小。因而只用來測量發射電路，復雜的選頻電路并不一定必要，反而會增加使用的復雜性。 下面是把一只高頻檢波二極管夾在示波器探頭上測試寬帶場強的方法，簡單的不能再簡單了。不但能測場強，還能用來測試所用二極管檢波性能，當然是對所測信號源的頻率而言了。 下面是實物圖和等效原理圖：

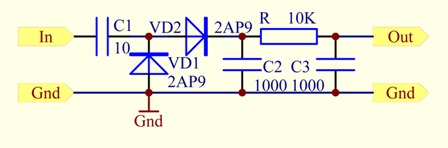

測試時示波器顯示被測信號的包絡線，測試頻率決定于二極管選用， 調整示波器的靈敏度和掃描時間已取得最好的測試效果。 如果沒有示波器也可以用萬用表測試，做一個高頻檢波頭就可以了，電路如下圖。

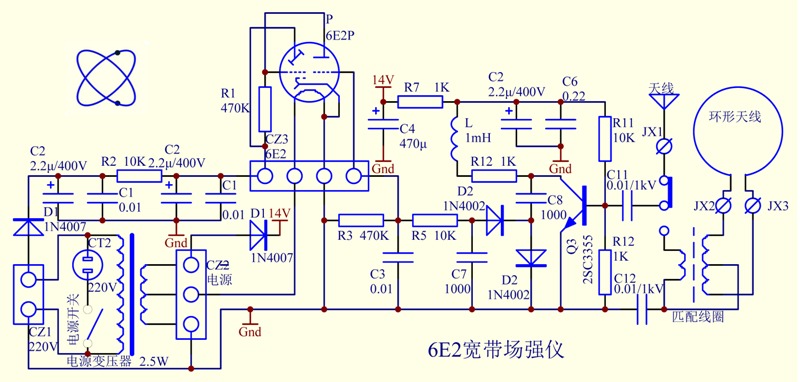

使用時將場強儀的Ａ、Ｂ兩點分別接發射電路的天線端和地端。萬用表根據信號強弱置于直流電壓合適檔位。 使用時需要和被測電路連接在一起，測量的是天線上的高頻電壓，對場強是一種間接的測量。實際上場強不單和天線上的電壓有關，還和天線的性能有關，因而還不能算作真正的場強儀。但是從這里可以看出測量場強還是有很多簡單的方法可以用的。 下圖是我設計的一個場強儀。
在這里，用國產調諧指示管6E2作指示，它的熒光屏是帶狀的，與扇形和圓形的相比有更大的顯示精度，更美觀。上世紀六十年代由上海電子管廠開發成功。該指示管 是一種很先進的調諧指示管，我感覺也是很好用的。 用它作指示最大好處是，沒有指針表頭的機械惰性，也沒有數字表頭的不連續性，其分辨率更是LED所不能比擬的，當然，如果找不到6E2 用其它顯示方法也是可以的。 工作原理是明顯的，為照顧初學者，簡述如下： Q3作放大，調整其集電極電流為7mA，這時它的噪聲最低。 Q2作檢波，調整其集電極電壓為0.3V，靜態為臨界飽和狀態。 Q1不需調整，靜態時其處于截至狀態，集電極電壓13.5V和調諧指示管6E2陰極等電位，熒光屏分開最大。
＜＜＜ |
