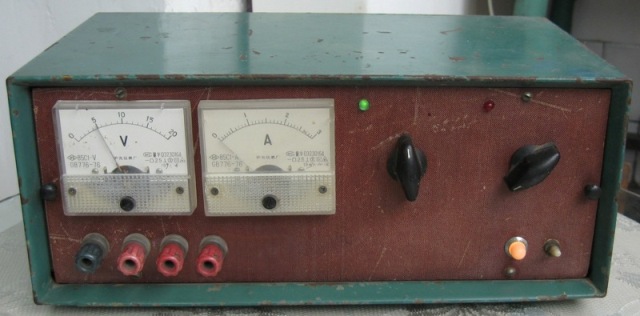

可調穩壓穩流源 一、 簡介
各種電源很多，但是本電源有以下特點： 1、 電壓、電流從零開始連續可調，穩壓和穩流兩部分電路有機的結合在一起，做穩壓源時穩流電路作保護，做穩流源時，穩壓電路作保護，輸出被限定在一個矩形的范圍內，負載就只能在這個矩形的邊線上工作。 2、 因為電壓、電流均可調，可以根據負載設定保護閾值，有效地保護負載不被損壞，而不是只保護電源本身。 3、 輸出端有幾個電流分檔接線柱，可以根據負載電流的大小選擇使用，能比較精確的指示負載的工作情況。
4、

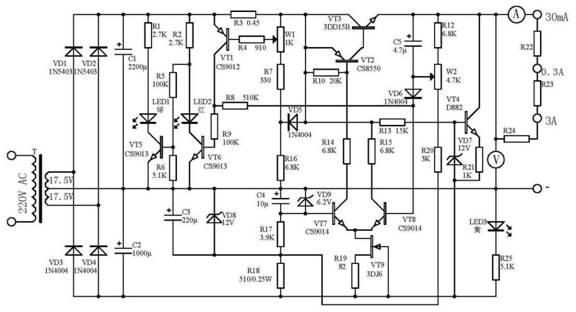

穩壓穩流性能良好，在輸出電壓很低的情況下，仍有很好的恒流特性。 5、 除作電源用外，可以很方便的用來精確的測試某些非線性電子器件的參數和繪制伏安特性曲線，以及用來為蓄電池充電，或激活蓄電池等。 6、 采用半導體分立器件，有利于制作者對電子知識的理解，制作也很方便。 右圖是原理圖： 整個電源由主控電路、電壓檢測電路、電流檢測電路、狀態指示電路幾部分組成。 主控電路的調整三極管采用集電極輸出方式，放大能力高，電壓損失小。為了從0伏起調，增加了一組負電源，并且采用了恒流泄放方式。這樣電壓很低時輸出端也有一定的泄放電流，既保證了作電壓源時調整電路始終處在放大狀態，也保證了作電流源時輸出電流恒定不變。 控制電流由VT8的基極輸入，當輸入電流增加時，VT8發射極電壓增加，即VT9發射極電壓增加，進而使VT9發射結電壓降低，VT9集電極電流降低，VT2、VT3導通降低，輸出電壓或電流將下來。 反之，則VT2、VT3導通加劇，分析同。 電壓檢測接在輸出端與-12V之間。因為R8、R9阻值很大，所以對這電壓檢測電路影響不大。 電流檢測由R8接入。VD5兩端-0.7V的電壓經W1分壓后加至VT1的基極，當這個電壓U1加上通過R3的電流所產生的電壓 降 U1+ I×R3=0.6V 時，VT1導通進入恒流狀態，由上式可得 I=0.6V/R3-U1/R3 因為R3是一個常數，由上式可以看出I的大小取決于U1的大小，并且U1=0時I最大，為0.6V/R3，U1=0.6V時I=0。這樣就可以通過調整U1的大小來調整輸出電流的大小。 VT5和VT6用來指示電源的工作狀態。工作在穩壓狀態時VT5通過R2、R5得到基極電流而導通，LED1亮，說明工作在穩壓狀態；當電流增加VT1導通時，通過R9使VT6導通LED2亮，說明工作在穩流狀態。同時使VT5的基極電壓降至它的導通電壓以下，LED1滅。LED3為電源指示燈。 二、元件選擇

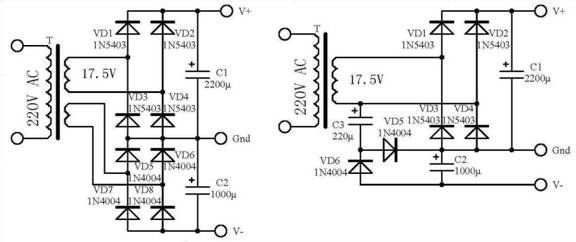

W1應采用指數式電位器，以保證在小電流時有比較好的控制特性。 如果你沒有中心抽頭的變壓器，可以采用右圖的兩種輸入電壓電路： 當采用左邊的電路時，如果負電壓相差較大，整機原理圖下部的元件應作相應調整。 其他元器件無特殊要求。 三、調整 安裝無誤后，僅有以下幾處需要調整： 1、 將W1旋至最上方，調整R3使輸出電流為最大值；將W1旋至最下方，調整R7使輸出電流為最小值。 2、 將W2旋至最上方，調整R12使輸出電壓剛不為負值；將W2旋至最下方，調整R7使輸出電壓為最大值。R12、R20互有影響，需反復調整幾次，使電位器旋至一端時電壓為0，旋至另一端時為最大值 。 3、 調整R19使VT9漏極電流為4mA. 4、 R22、R23、R24可聯立以下三式解出：I3×（R22+R23+R24）=I0×R0 I2×（R23+R24）=I0×（R0+R22） I1×R24=I0×（R0+R22+R23） 式中I0是你的電流表的靈敏度，R0是你的電流表的內阻，I1=1A、I2=0.1A、I3=10mA是分流后的電表量程，以上五個量都是已知數。只有R22、R23、R24是未知量，有初中文化的即可極易解出。 四、使用

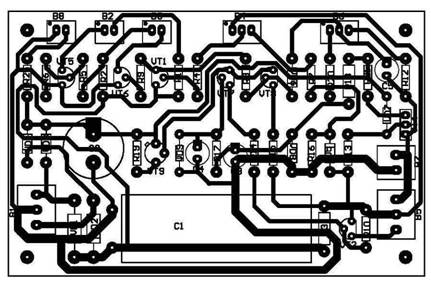

作電壓源時：將輸出端短路，調整W1使輸出電流為最大負載電流的1.2倍左右。選擇合適的接線端子，最好使負 作電流源時：將輸出端開路，調整W2使輸出電壓為最大負載電壓的1.2倍左右。短路輸出端子，調整W2使電流為所需值，接入負載即可。 作測量時：應調整電流或電壓使之符合我們的測試條件。譬如我們要測試某個0.5 W的穩壓二極管在電流等于30mA時的穩壓值，可將電流調至30mA接入二極管，電壓表的指示即是穩壓值。在測試時電壓的調整也應注意，即不能低于二極管的穩壓值，如果LED1發光說明電壓已低于二極管的穩壓值而進入穩壓態，應調整電壓使之脫離穩壓態；也不能調得太高，以防有穩壓值高的二極管時發生過載，在這里0.5/0.03=16.6V。 在使用中如果LED1和LED2同時發光則說明電源進入一種臨界狀態，這時應注意調整電壓或電流使之脫離這種狀態，只要它不是你所需要的。 右圖是印刷電路板圖，尺寸110mm×70mm。 你有意制作需要協助時，如機箱、面板、印刷電路板，以及你認為不易采購的特殊元件等，可發電子郵件至：divli@163.com，提出要求。有一定數量時，大家一齊加工，以降低成本。 已有報價，電阻1分，電解電容6分—1元，優質電路板2分5 /平房厘米，1.5毫米厚鋁面板5分/平方厘米。 ＜＜＜ |
電子電路要工作，沒有電源是不行的，因此為了進行電子制作有一個好用的電源是必要的，這是一個很適合電路制作使用的穩壓穩流源。
