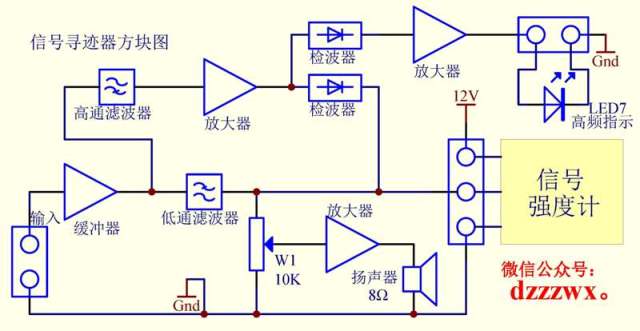

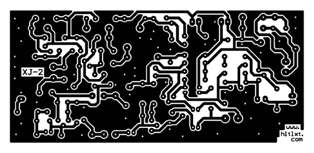

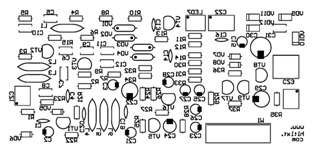

功能完善的信號尋跡器 現在很多電子工作者，還只有萬用表作測試儀器，今天看來似乎缺了點什么。萬用表的作用不容置疑，但其測試交流電壓的功能有限，在線測試中僅能反映出電路的直流工作狀態。直流工作狀態正常又僅是電路工作正常的必要條件，而不是充分條件。信號尋跡器測試的是電路的輸出。當輸出正常時，既需要直流狀態的正常也需要交流狀態的正常，因而它是充分的。這種儀器雖然簡單，但作用不小，特別在維修工作中更有其優越性。 本儀器有以下主要特點： 1、高低信號的尋跡由一個端口輸入，由內部分頻電路分開處理。測試中，高低頻信號的測試不用轉換，使用方便。 2、測試端口輸入阻抗高，減小測試中對被測電路的影響。 3、分別用LED分級電平指示電路和揚聲器作指示。高頻等幅信號亦能指示，并可以根據顯示情況，區分信號性質。 圖1是整機原理圖，圖2是方塊圖，圖3是印刷電路板圖，圖4是原件排列圖。

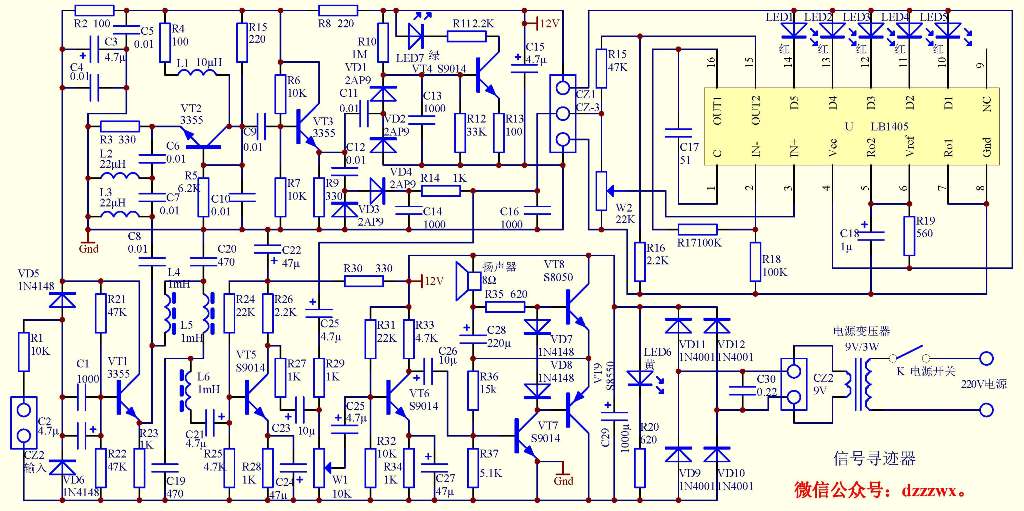

圖1
它的工作原理是明顯的，為了初學者的需要稍作說明。 輸入信號通過寬頻射極跟隨器VT1作阻抗變換后,低頻信號通過低通濾波器經VT3做 放大后由R27、C23輸出并分成兩路：一路經電位器調整幅度以后經功放推動揚聲器作音響指示；另一路由R29、C25至LED分級電平指示電路作指示，因為在這一通路中有電容的存在直流電平不會被指示。 當輸入的是高頻信號時，經一級共集電極和一級共基極電路放大， 分成兩路：一路經C11作倍壓檢波，輸出推動VT4作高頻指示；另一路經C12作倍壓檢波 ，檢波后的低頻信號也分成兩路：一路經至LED分級電平指示電路作指示，因為是直接耦合，當輸入的是高頻等幅信號時也可指示其直流分量；另一路經C25、R29由電位器調整幅度以后經功放推動揚聲器作音響指示。 出了用LED7作高頻指示外，還可以根據一下兩點區分信號性質。 一是高頻等幅信號沒有音響輸出，僅有LED分級電平指示電路的指示。如果是高頻調幅信號，檢波輸出的音頻分量在LED分級電平指示電路上的指示基本上不受W1的影響，這樣 也可以區分被測信號的性質。區分如下： 1、當LED分級電平指示電路 有指示，而沒有音響指示時是高頻等幅信號。 2、當LED分級電平指示電路有指示，同時又有音響輸出，而且LED分級電平指示電路的指示強度受W1的調整影響不大時，是高頻調幅信號。 3、否則是低頻信號。 二是因為有VT3的阻隔，檢波輸出的音頻信號不會反送至CZ1，而有可能對被測電路的高頻電路產生有害的調制。 安裝調試簡單，簡述如下： 1、 調整R15、使R3上的電壓為2.3V。 2、 調整R24使VT5的集電極電壓在7V左右。 3、 調整R31使VT6的集電極電壓在7V左右。 4、 調整R36使VT8、VT9的中點電壓為電源電壓的一半。斷開VT8或VT9集電極測一下靜態電流應有1mA左右。如太小，可在VD7或VD8上串聯一個電阻，調整此電阻使靜態電流滿足要求；反之則把VD8或VD9去掉，換成一個100Ω左右的電阻調整 使之滿足要求即可。在此要特別注意接通電源時VT8、VT9的基極通路決不能斷開，否則會把VT8或VT9燒毀。如果你按拙文“可調穩壓穩流源”制作了該電源，現在就派上用場了，調整該電源的輸出電壓為尋跡器的電源電壓，輸出電流為10mA左右。臨時代替尋跡器電源進行調整，可完全避免上述情況發生。 安裝完成后，在輸入端接以天線應有雜亂的廣播聲，則說明制作無誤。這時在輸入端接一個調諧電路就是直接高放式收音機。
使用方法類于示波器。實際上有關信號尋跡器的使用，亦有不少相關資料，讀者可查閱之。在此不再贅述。 ＜＜＜ |
