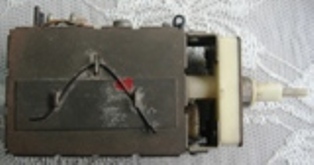

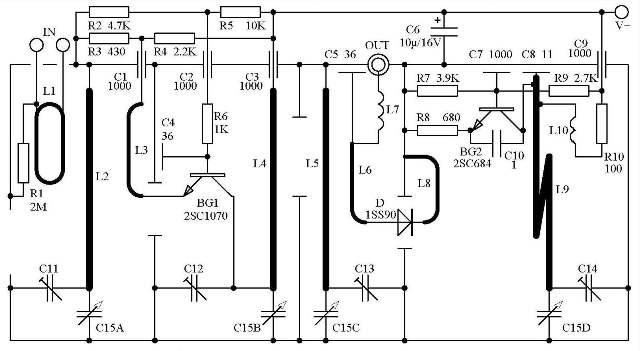

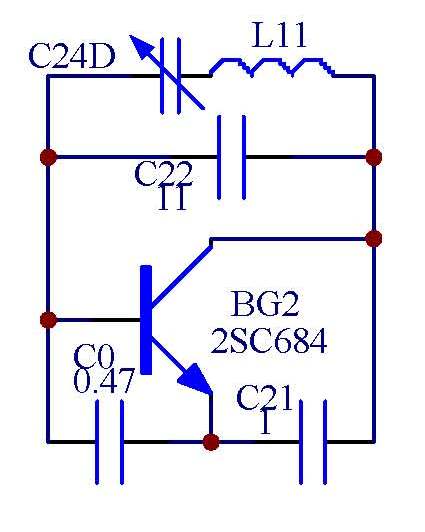

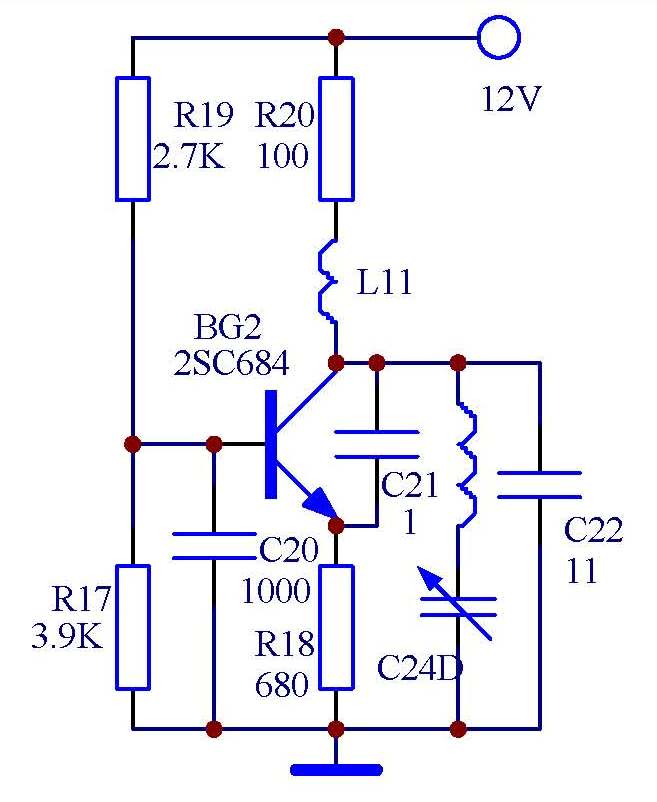

用UHF電容調諧器制作的超高頻信號發生器 黑白電視機已經從我們的身邊淡出，但是其中的UHF電容調諧器 （U頭）卻可以制作一個性能很好的超高頻信號發生器，這種信號發生器不一定可以買到，即使可以買到價格也一定比較昂貴。 這里利用了調諧器的四個諧振腔，四聯可變電容，穿芯電容，旁路電容等不易獲得的元器件，所以制作方便，也非常簡單。通過制作，大家對于掌握分散參數，諧振腔之類的知識也會有所裨益。 信號發生器利用調諧器的四個諧振腔制作了四個波段，分別是：1）85M— 155M，2）150M—285M，3）280M—505M，4）500M—900M。 波段的轉換通過轉換振蕩器供電的方法實現，制作容易，屏蔽良好，能有效的防止信號泄漏。圖1是調諧器的原理圖。圖2是調諧器的本振電路的集中參數畫法。圖3是它的交流等效電路，C0是晶體管的發射結電容，可以看出它是串聯式電容反饋振蕩器。

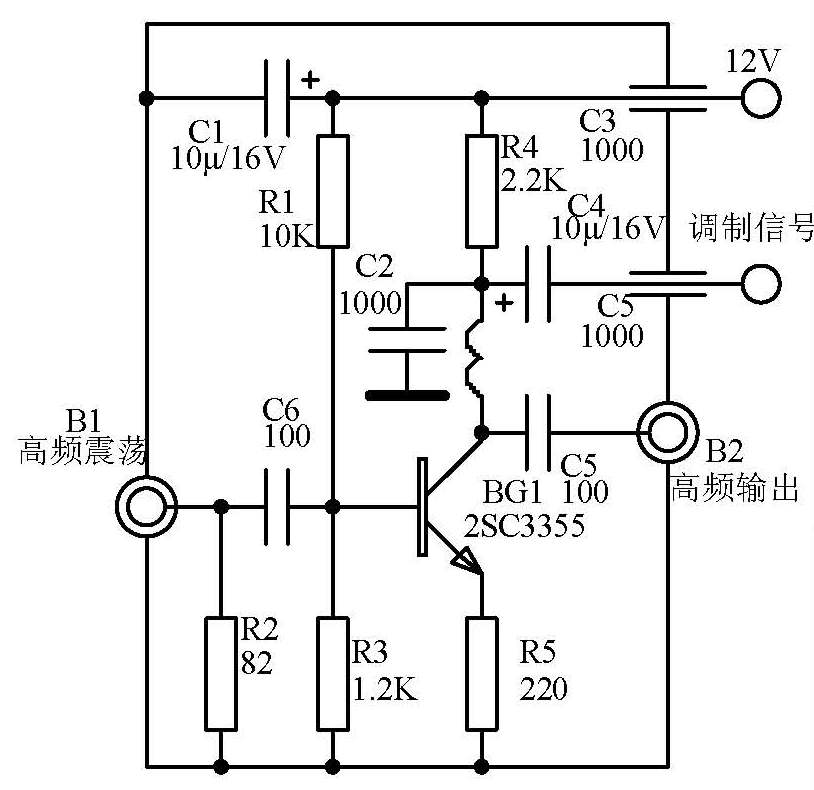

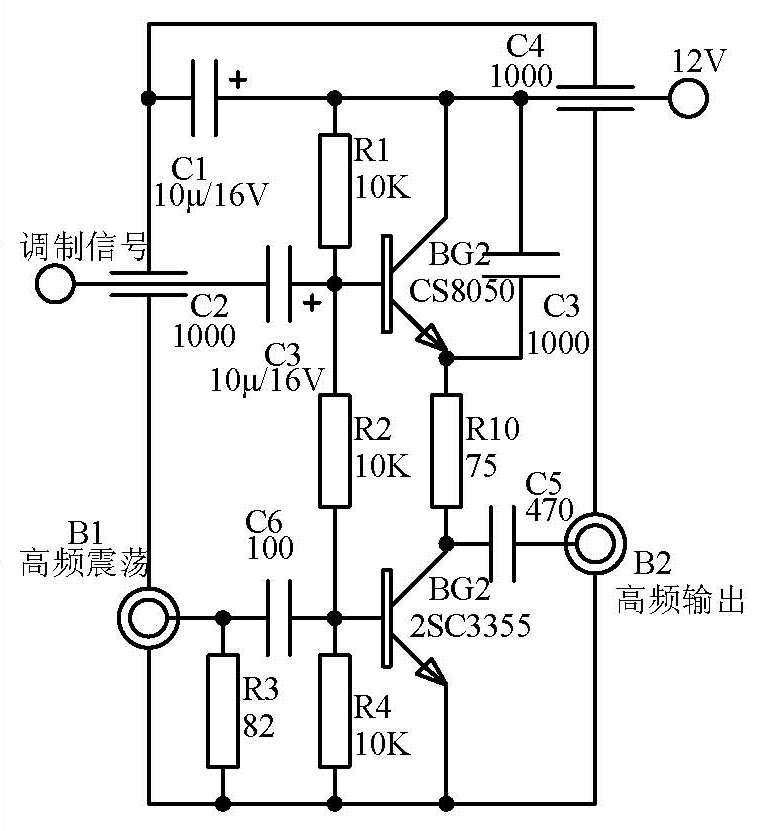

下面就把波段4）和波段3）的制作介紹一下，其它波段也是一樣的。 波段4）的頻率最高，一般說來元件的選擇和制作應該是最困難的，但是卻可以用調諧器原有的本振電路來實現，反而最省事。當然，這就要求調諧器至少本振電路要能正常工作。因此大家應對調諧器做一下測試，打開電視機，調整到UHF的某一個頻道；去掉調諧器的上蓋，接好12V電源，靠近電視機天線，轉動調諧器的調整桿，則在某一點電視機應有嚴重的干擾，如沒有則調諧器不能用。 為了使頻率覆蓋的寬一些，把微調電容C11——C14全部去掉使最小電容減小，提高高段頻率；調諧器在生產時，為了進行統調，經常把可變電容的動片向外掰開一些，現在把可變電容的動片再掰回去整理整齊，使最大電容增加，使底端頻率降低。這樣處理以后，波段4）頻率覆蓋范圍超過500MHz——900MHz是沒有問題的。 既然我們應用原有的振蕩電路，只是將信號引出就可以了。首先把混頻二極管D 1SS90小心的焊下，因為在業余條件下這種二極管不易購得，有的電子制作（如高頻檢波探頭）又離不了它，所以應當珍惜，小心收藏，已備應用。再在原混頻二極管的位置焊上一支100Ω的電阻并接至out蓮花插座上就可以了。36p旁路電容C5去掉，電感L7 如果你只需要波段4） ，或不想過多的費力，上面的改動，再加上后面的調制電路即已是一個完整的超高頻信號發生器了。 波段3）的制作。把電路焊接在一塊長21mm，寬14mm的雙面電路板上，把需要調整的元件放在頂層，不需要調整的放在底層，以便調整。印制板的接地線是焊接在諧振腔的腔體上的，同時也起固定印制板的作用。所以要在印制板邊沿適當的位置設置了焊盤以便焊接。 以上制作僅能產生等幅信號，在實際應用中對等幅信號進行調制是必不可少的。 下面簡單介紹一下實現調幅的方法。 通過振蕩器的供電端可以直接對振蕩器進行幅度調制，這樣做雖然簡單一些，但是效果不是太好，因為這樣會影響振蕩器的頻率穩定度，調制度也不能做得太高 。 下面是兩個調制電路大家可以選用。

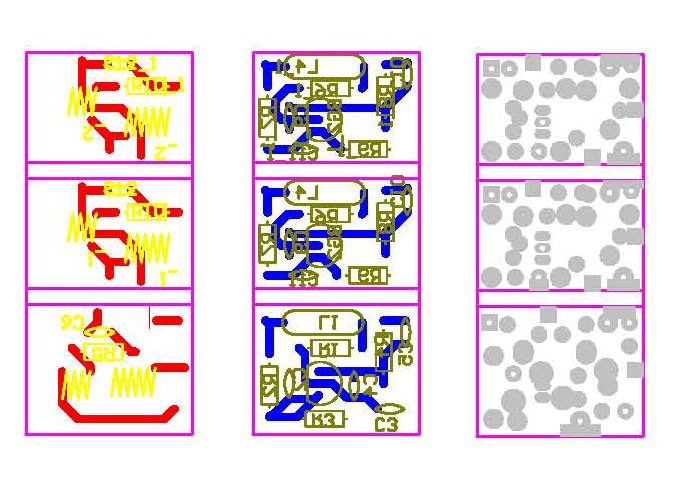

為了防止信號泄漏，信號傳輸要用屏蔽良好的同軸電纜，調制電路應放在金屬屏蔽盒內，可用Q9插座（B2）把屏蔽盒直接固定在面板上。電源線和調制信號引入線都應用穿芯電容引出。 另外與此類似的是，如果用電視機的電調高頻頭Vt（調諧電壓）輸入腳輸入掃頻控制信號，制作掃頻信號發生器，也是很方便的。 原理圖在網上其它地方多有轉載，但是有誤，元件參數也標注不全，為了防止再次被人轉載，更新以后的原理圖只隨印制板給出，不在網站公布。下面是印制板圖。
三塊印制板10元，包括更新以后的原理圖和詳細的制作說明。
＜＜＜ |
