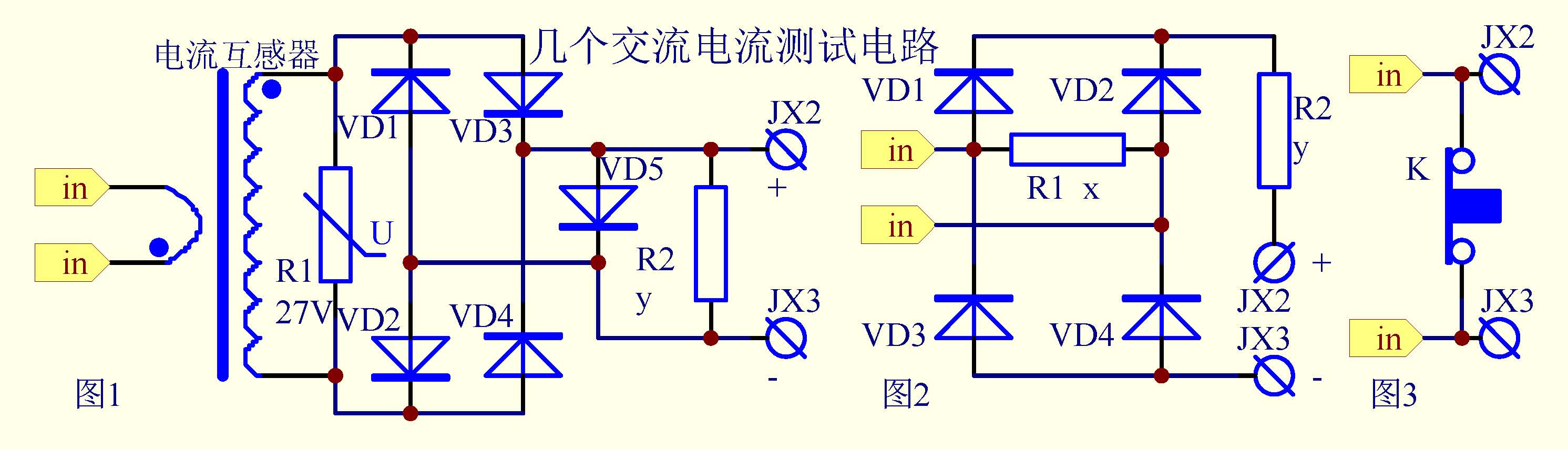

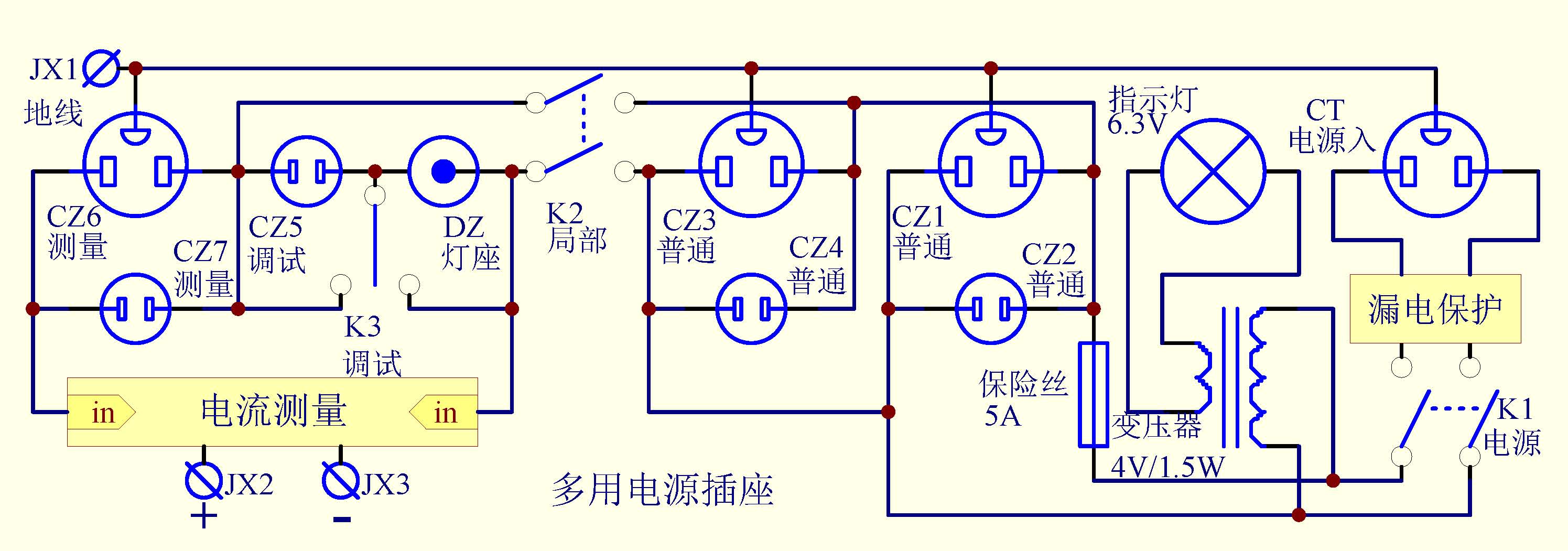

多用電源插座 多用電源插座，雖然簡單，卻很有用，特別是經常從事電子制作，電器維修更是如此。 該電路參考全國第一屆業余電子制作獲獎作品選編第四集《示教與電源設備》中的多用綜合電源的部分電路制作，至今已陪我度過四十幾年。雖然如今有很多電源插座、接線排之類，總不如它的用處多、關鍵時候好用。因為它并不是只提供幾個電源接口，而是還有一些其它實用的功能，故而介紹給大家自制參考。 右面是電路原理圖。 幾個開關的大致應用。 K1控制插座上的所有負載，通過帶漏電保護器的電源引入線接通電源。指示燈指示電源狀態，提醒使用者工作結束時及時關斷電源。 K2控制部分電源的開關，這部分電源一般用來連接需要經常開關的調試、維修、裝配中的負載，設置了它，控制這些負載時，其它負載不受影響。 K3中間可停頓的單刀雙擲開關，鈕子在中間位置時 ，CZ5上的負載和燈座上的白熾燈泡串聯；在兩邊時，CZ5上的負載得全部電壓、燈座上的白熾燈泡失電，或者CZ5上的負載失電、燈座上的白熾燈泡得全部電壓。這是本多用插座的核心，有很多用處，使用中慢慢地會有所體會。僅介紹三點，作為指引。 1、電烙鐵調溫。 K3放到中間，換用不同的白熾燈泡電烙鐵會有不同的溫度。當短時間不焊接時，這樣做電烙鐵不會過熱氧化，重新應用時又可很快上升到可以焊接的溫度。 2、限流保護。 維修完成的或者新制作的電路，如果有問題，直接接上電源就可能引起大面積的元件損毀，譬如我們越來越多見地高壓開關電源就是一個的例子。有了這種保護就可以減少這種情況的發生 。 具體使用和電烙鐵調溫沒有什么區別，如果電路有問題使電流增加，電壓就會大部分降落在燈泡上，使負載得到保護，并且這種保護絕不是調壓器所能替代的。調壓器給的是一個調整得到的恒定電壓，而我們這種方法給的是一種會合理變化的電壓。因為燈泡的冷電阻很小，所以剛接入電源時大部分電壓降落在負載上，這樣有利于負載的啟動。如果負載有問題則燈泡升溫很快，則電壓又降落在燈泡上，其妙用不可替代。 3、電機調速。 有時電扇最低速，亦嫌快，用來串一燈泡可解決問題。 電流測量端口的應用。 有些時候交流電流的測量是必要的，譬如對設備整體耗電量、變壓器的空載電流等的測量就是這樣。設置了這種端口，測量時就不用再把電路斷開，把電流表串聯進去，就方便多了，也安全多了 。

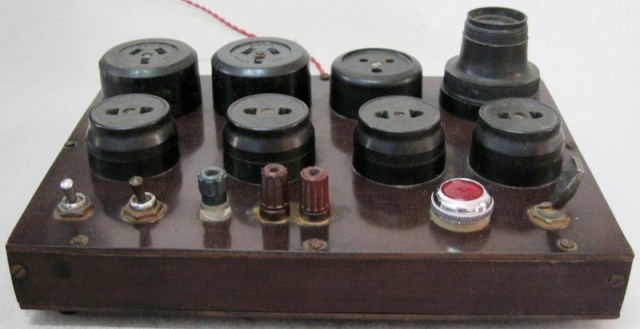

圖2）電阻取樣接入法。優點是：各種電流都有指示。缺點是：測量接線柱和電源不隔離，安全性較差；電流指示線性也不好。 下表是MF30型萬用表的刻度對應電源插座上的電流值，非線性還是很大的，好在自己使用記住下表，或做一個卡片貼在插座下部就行了。右面是實物圖，已用用螺絲固定在接線柱上。
圖3）按鈕控制接入法。適合有交流電流測量儀表的應用，譬如有交流電流檔的MF79型萬用表。使用時接入測量儀表，按下常閉按鈕即可指示電流。優點是：測試精度取決于所用儀表，無附加誤差。缺點是：松開按鈕時無指示，不易連續指示電流大小；不接電流表時，誤按按鈕會切斷電源，負載重時，還有害于按鈕觸點。 主要元件選用：開關K1、K2一定要選用大鈕子開關。開關K3要用中間可以停留的，也要大型的。 接線柱要選用接線處有孔的，以方便緊固萬用表的表筆。 指示燈根據自己情況自己決定，因為我的時間長了 ，用的是6.3V的指示燈泡，變壓器輸出4V可不是寫錯了，是有意這樣做的，6.3V指示燈泡用4V供電，亮度柔和不刺眼，燈泡壽命極長。變壓器是380V/6.3V機床指示燈變壓器，用在220V上，正好4V。現在當然用LED指示燈就更好了， 圖1中電流互感器初級1匝或0.5匝，次級1500匝或750匝，是按用0.5mA電流表作指示，1A電流滿刻度并考慮到電流互感器、橋式整流器的效率核算的，并注意初次級一定要做好絕源。滿刻度指示如果有誤差，可調整R2的阻值。當然最好還是調整準匝數比沒有R2的好，但是調整起來比較困難。 圖2中R1=0.5Ω。它選取的大一點時，電表指示線性好，但是功耗變大，電壓損失也大。小一點則正好相反，應綜合考慮。同樣，滿刻度指示如果有誤差，可調整R2的阻值，注意R2直通市電，調整時一定要注意安全。當然最好也是調整準R1的阻值沒有R2的好。但是和前面調整匝數比一樣比較困難。VD1-VD4一定要用鍺檢波二極管，檢波優于開關，如國產2AP型號的即皆可使用，不要使用1N4148之類的硅管，以免線性變差。 外殼用電木板制作，四周厚10毫米，上下底面厚3毫米。用自攻絲緊固組裝，在上自攻絲的地方先打一個比自攻絲外經略小的孔，再上自攻絲，否則自攻絲攻不進去。做出的外殼外觀很漂亮，當然用其它材料也可以，但是要注意絕緣，以保證安全。 最后強調一下，本制作直接接觸市電，千萬注意安全。
＜＜＜ |
波整流加電感濾波就是純直流）電流表無指示。實物圖中兩個孔直接緊固在接線柱上。
